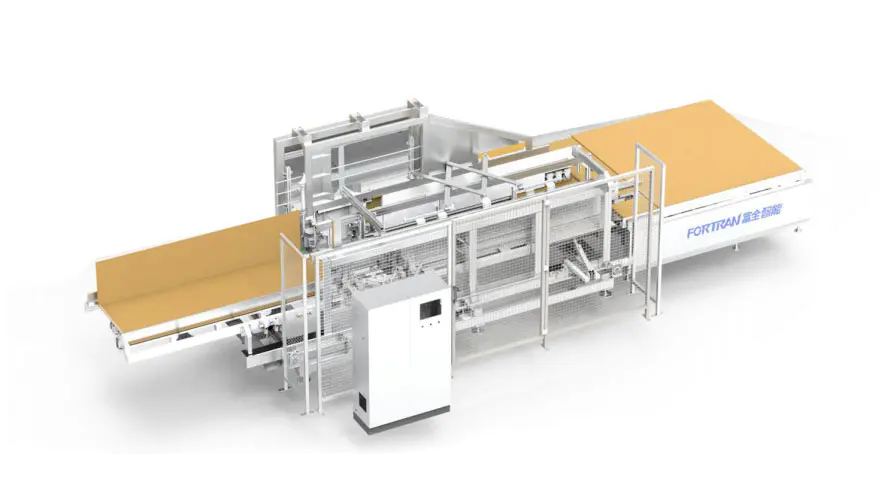

Automaatne kasti voltimismasin

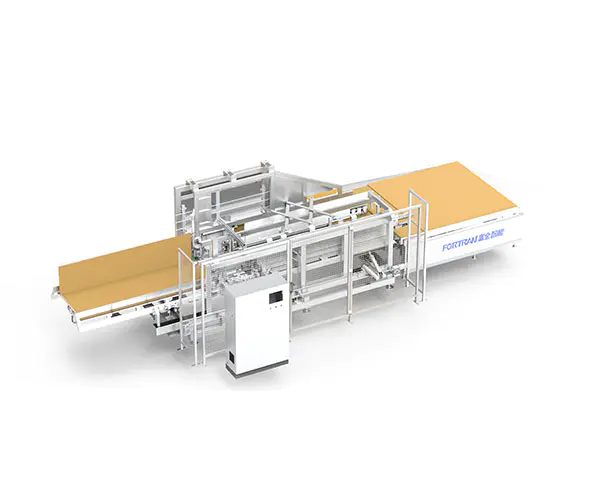

Masina üldine pilt

Seadmete parameetrid

Välismõõtmed L*L*K(mm)	Seadmete omakaal (kg)	Toiteallikas (kW)	Transpordikoormus (kg)	Töökõrgus (mm)
9760*3550*2500	Umbes 3700	4,5 kW (v.a liimimisüksus)	50	830±40 (määratlemata. Oleneb kliendist

Töötlemise ulatus

Karbi töötlemisvahemik L (mm)	Karbi töötlemisvahemik W（mm）	Karbi töötlemisvahemik H (mm)	Voldimise efektiivsus (korda/min)	Lainepaberi paksus (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Põhitarvikute kaubamärk: servomootor - Innovance; sünkroonrihm - Gardner; istme laager - TR; sagedusmuunduri mootor --- Innovance:
2 Üldine riiulitoru on keevitatud ja töödeldud pukkide abil, mis on väga täpne, usaldusväärne ja vastupidav.
3 Voldikkasti masina lineaarset mehhanismi juhib täpne lineaarne juhtsiin, mis on väga töökindel ja vastupidav.
4 Iminapp ülekandepaber võtab vastu ülitäpse servomootori, mida on lihtne juhtida ja mis võib parandada seadme täpsust;

5 Masinat saab kasutada üksi või koos kohandatud pakkimisliiniga. Kasutusviis on muutlik ja paindlik

1 Kasutusalad

A. Seda automaatset kasti voltimismasinat kasutatakse kastides kastideks;
B. Seda seadet kasutatakse M/A-0410 mudeli kastide karpide valmistamiseks;
C. Esmalt tehke karbi võrdlusuuringud, vajutage vastavat sisendi suurust ja alustage ning sisestage seadmed, et automaatselt kasti teha;

2 Ülevaade tööpõhimõttest

Kogu seadmete komplekt on jagatud viieks osaks: söötmisplatvormi mehhanism, põhiraami mehhanism, fikseeritud külje voltimismehhanism, mobiilne külgmine voltimismehhanism ja mediaanülekanne mehhanism:

A. Töötamisel vastab operatsiooniekraani sisend kokkuklapitava kasti suurusele; pärast positsioneerimise valmimist ja pärast seda, kui paberikiht on joondatud eesmise võrdlusaluse ja külgmise võrdlusalusega positiivses suunas, vajutage rohelist käivitusnuppu, et iminapp automaatselt käivitada, et neelata paberinahk voltimiskasti masina sektsiooni sissepääsu;

B. Iminapp juhib paberinaha voltimisosasse ning fikseeritud serv ja liikuv pikk serv vastavad voltimisservale ning pihustavad seejärel automaatselt liimi määratud liimipihustusasendis ja esiotsa voltimisasend lõpetatakse ükshaaval;

C. Pärast seda, kui esiotsa voltimiskast on jõudnud ettenähtud asendisse, pärast silindri allapoole suunatud surve pingutamist, langeb iminapp kohe alla ja lähtestab tagasi lähtekohta ning tagumine iminapp kinnitatakse paberi tagumise otsa külge ja ootab seda; kui fikseeritud külg ja liikuv pool kokkuklapitavad servad töötavad samaaegselt, lähtestatakse klappgrupp pärast valmimist; Tagumine iminapp juhib paberinaha ettepoole tagumise otsa voltimiskarbi vormimisasendisse ja pihustab liimi automaatselt määratud asendisse;

D. Pärast seda, kui tagumise otsa voltimiskast jõuab määratud asendisse, pärast silindri allapoole suunatud surve pingutamist: pärast seda, kui fikseeritud külg ja liikuv pool kokkuklapitavad servad töötavad samaaegselt, lõpetatakse ümberpööramisrühm ja lähtestatakse: tühjendusmootor saadab vormimiskarbi kohe väljapääsu juurde;

3 Funktsionaalne struktuur"

Seerianumber	Nimi	Eristav omadus	Mudel

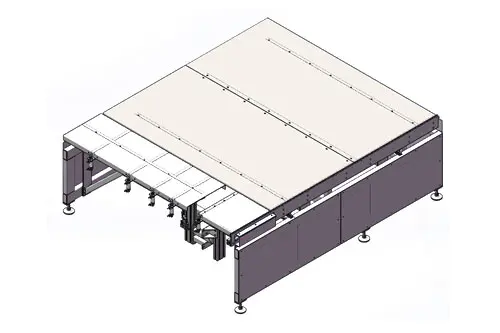

1	Söötmislaua struktuur	Esiosa materjalilaud asetseb tasapinnalises asendis ning silinder juhib tõste- ja positsioneerimistihvti; külgservomootor määrab täpselt paberinaha etteande ettevalmistusasendi;

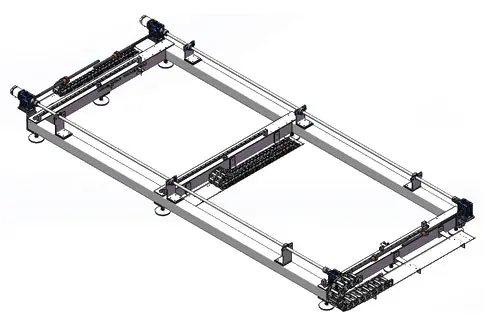

2	Rack aluse struktuur	Suurarvuti racki alus, servoühenduse juhtimise servomootori liikuv voltimismehhanism ja mediaanajami mehhanism on täpsemad;

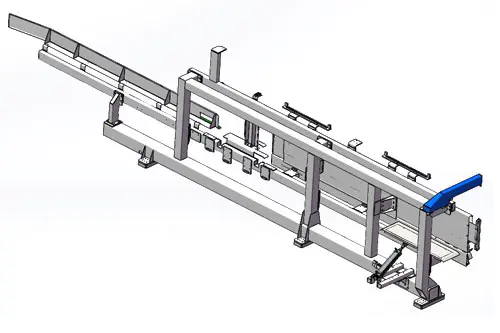

3	Fikseeritud küljelt kokkupandav riiulikomplekt	Fikseeritud külgmine kokkuklapitav raam, lühikese serva silindri voltimine, lehtmetallist abijuhik mõlemal küljel; rack-keevituspukk-mehaaniline töötlemine; kõrge montaažitäpsus, kõrge töötäpsus, tagades seadme pika tööea ja hea stabiilsuse;

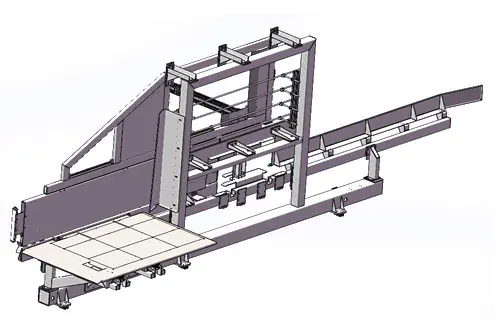

4	Mobiilne küljelt kokkupandav riiulikomplekt	Liikuva küljega kokkuklapitav raam, pika küljega silindri kokkuklapitav raam, lehtmetallist abijuhik mõlemal küljel; rack-keevituspukk-mehaaniline töötlemine;kõrge montaažitäpsus, kõrge töötäpsus, tagades seadmete pika tööea ja hea stabiilsuse;

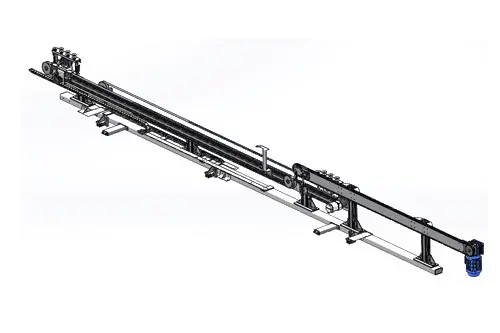

5	Keskmise ajamimehhanismi viis osa	Servojuhtajam, keskmine iminappade rühm juhib paberinaha liikumist, tühjendusmootor juhib ketti, et juhtida paberinaha tühjenemist;

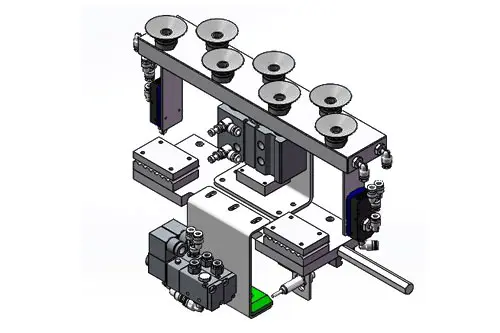

6	Keskmise taseme iminappade rühm	Servomootori rihm juhib liikumist, silinder tõuseb ja langeb ning iminapa vaakum neelab paberinaha ülekande, täpse töö ja positsioneerimise;

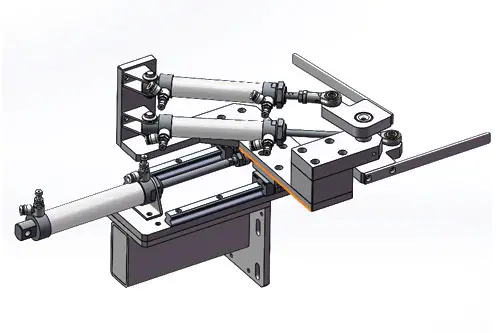

7	Kokkupandav laiendusgrupp	Eesmine ja tagumine silindri laiendus töötab edasi-tagasi liikumiseks koos juhtsiiniga ning rühmitussilindri pöördehoova mehhanism võimaldab erinevate spetsifikatsioonide ja suuruste kokkuklapitamist;

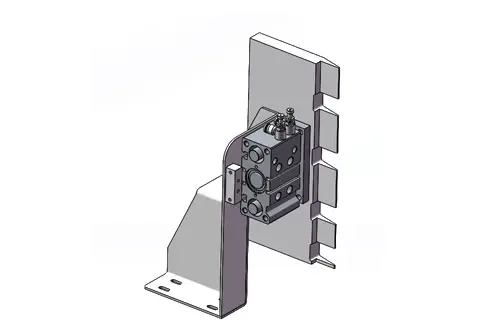

8	Pressplaadi rühm	Silinder laieneb enne ja pärast ning toimib kõrva painutamisel, et sirgendada kasti täisnurga alla;

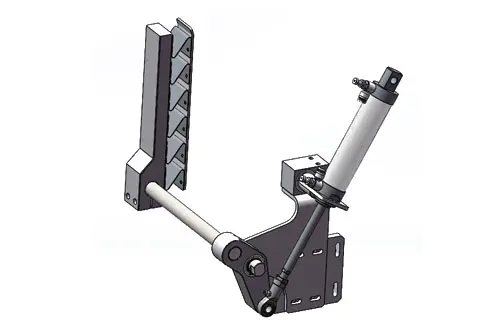

9	Külgpöördegrupp	See vastutab peamiselt karbi esi- ja tagaotste ülespoole vajutamise eest ning silindriline teleskoopülekanne juhib pöördehooba, nii et kuumsulamliim on kindlalt ja stabiilne;

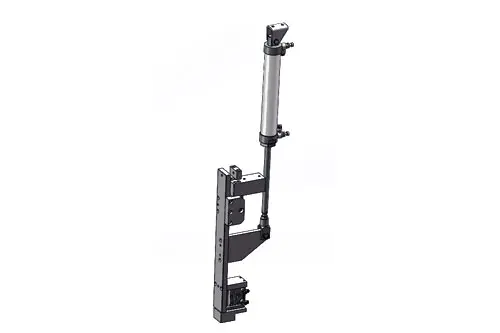

10	Pöördkäe kõrvaistme rühm	Silindri ajami laiendus juhib õõtshooba. Pärast seda, kui õõtsvars on asetatud täisnurga all, kinnitab madalama rõhuga silinder paberinaha, külgsuunas keeratava rühma kokkusurutud kuumsulamliimpastaga, et muuta see kõvaks ja stabiilseks;

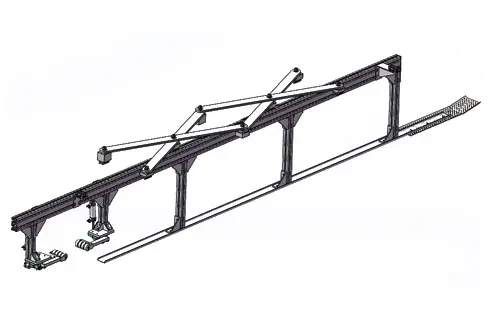

11	Keskmise taseme abiserva pressimisgrupp	Pikk õõtsvars töötab koos juhtsiiniga, et saavutada täisautomaatne keskmine asend kasti keskel; eesmise ploki materjal aitab alumisel iminaparühmal paberinahka imada; tagumine ots on jagatud kaheks esi- ja tagasilindrite rühmaks, et juhtida pöördehoova esi- ja tagaosa, et aidata paberi paberiserva; et vältida paberikihi liiga laiaks muutumist ja katteprobleemi.

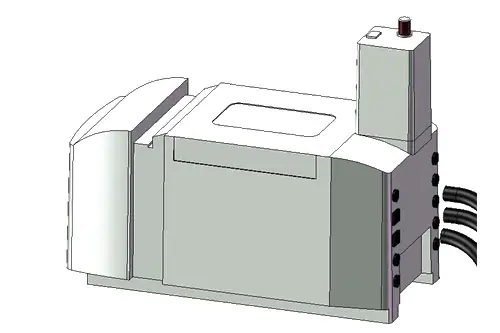

12	Liimimasina süsteem	Liimimasina süsteemis kasutame Le Baide puhaste imporditud tarvikute komplekti, mis võimaldab pidevat liimipihustamist, täielikke funktsioone, lihtsat seadistamist ja mugavat kasutamist;

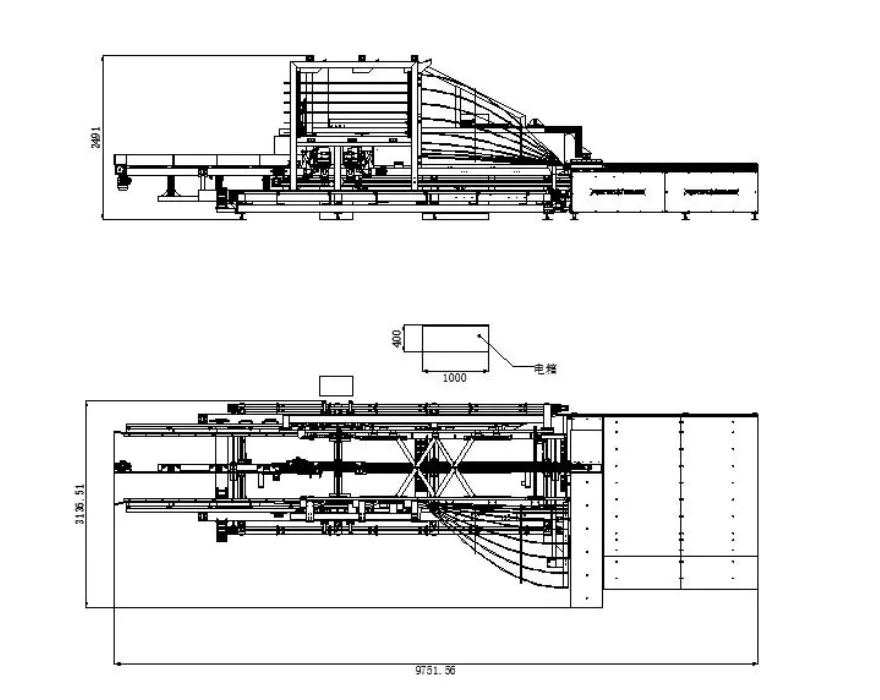

Kolm vaadet (määramata, kuna suurus muutub vastavalt parameetritele)

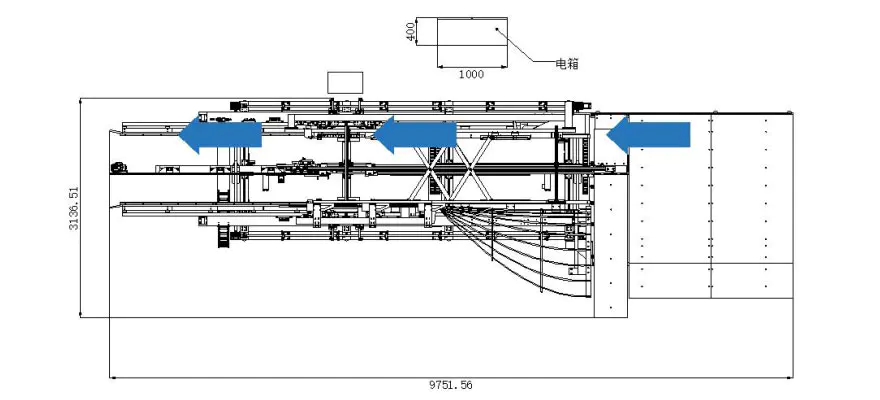

Tootmisprotsessi režiimi skemaatiline diagramm (määramata, kuna suurus muutub vastavalt parameetritele)
