Automaatne kiire paberilõikusmasin

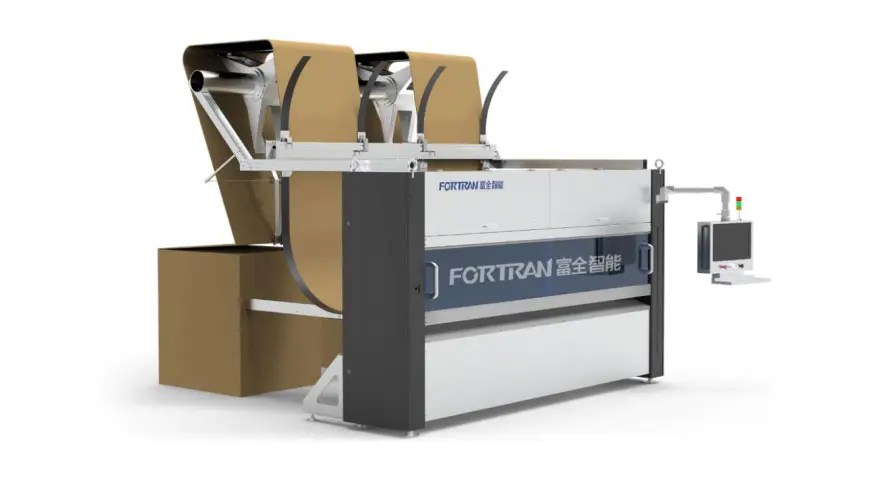

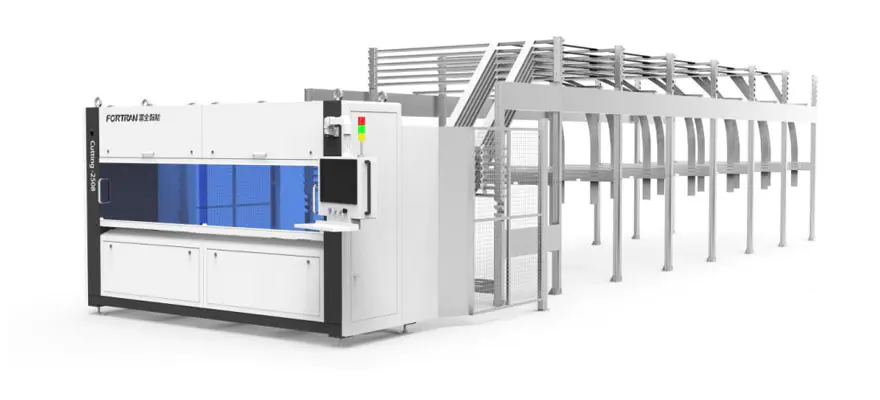

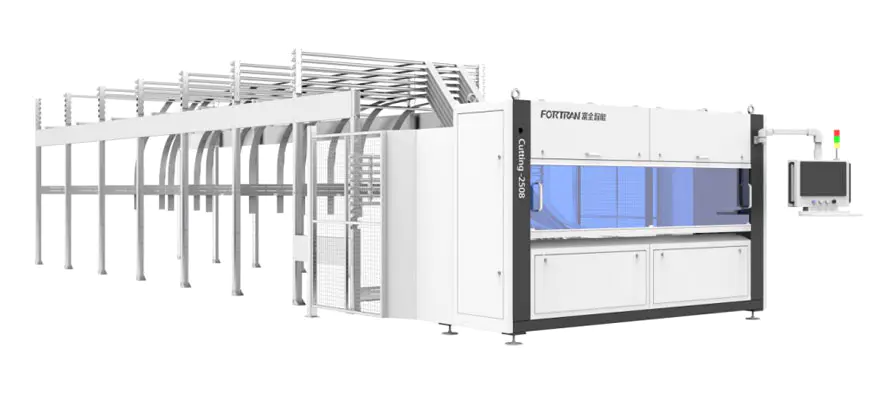

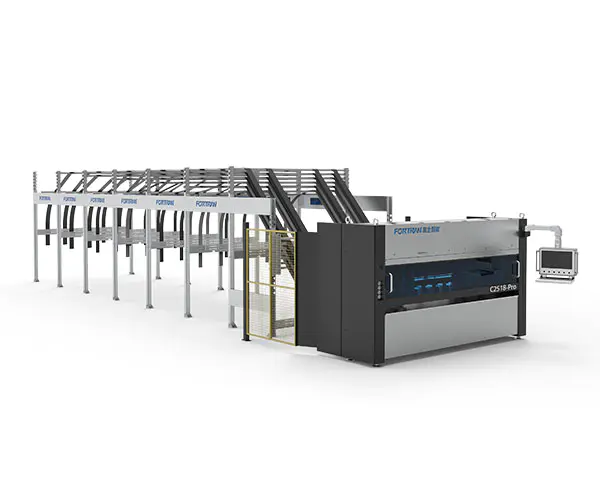

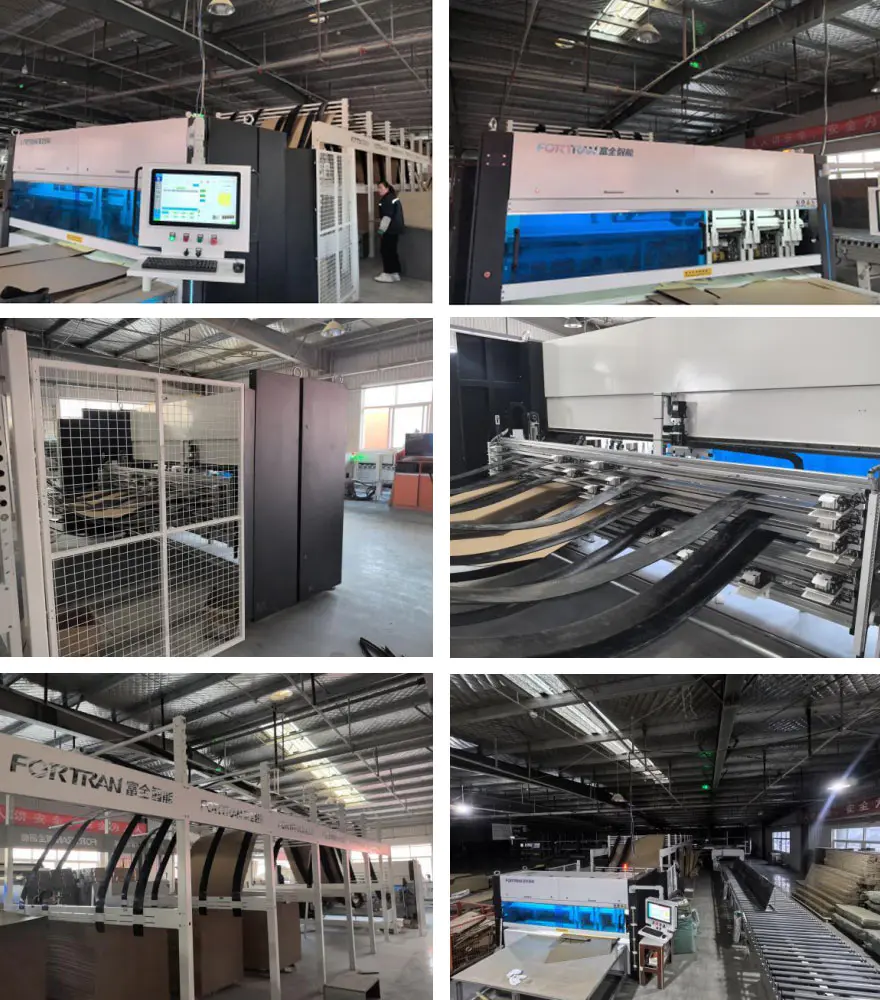

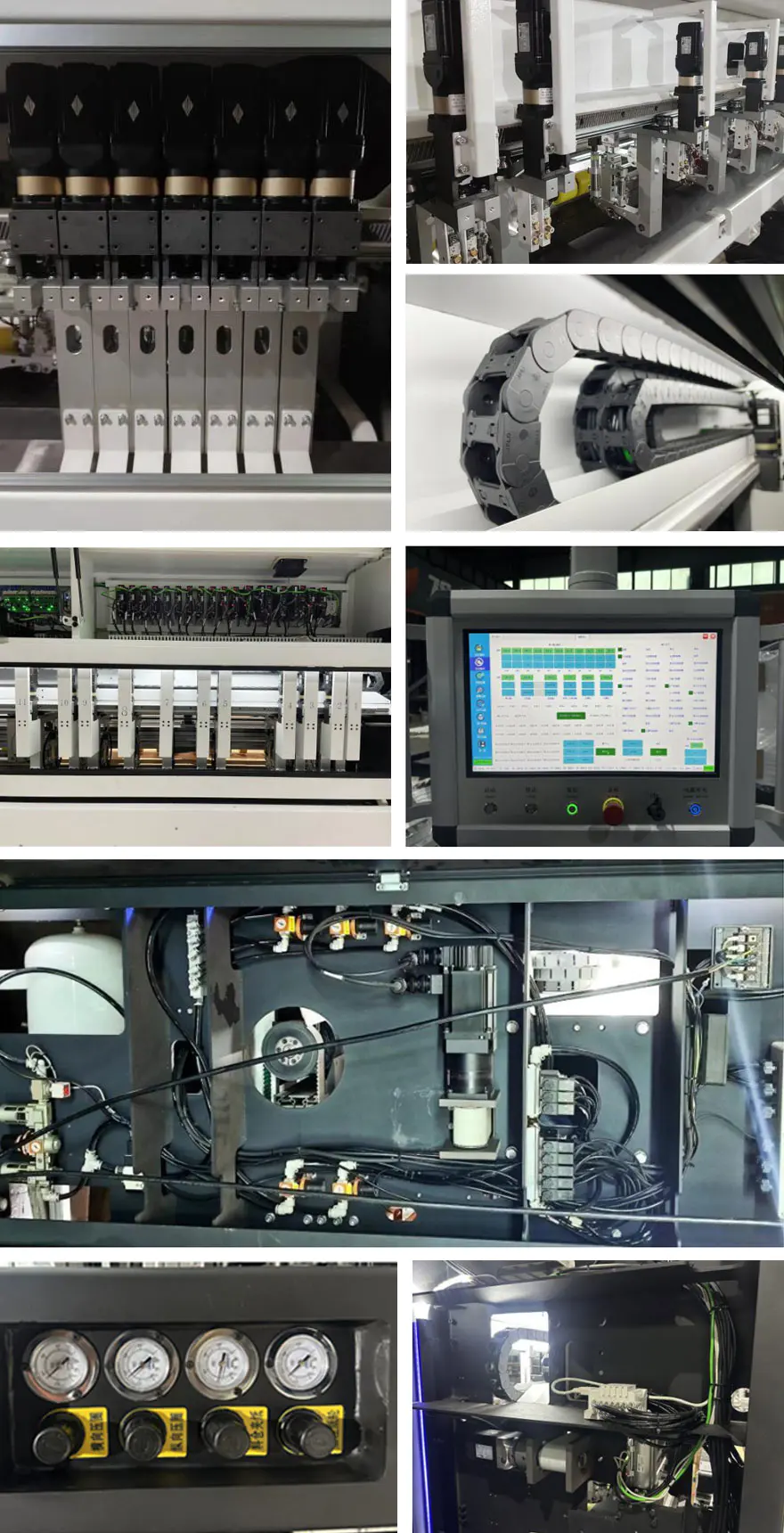

Masina pilt

Masina tehnilised andmed

Mõõtmed L*L*K(mm)	Põhispetsifikatsioonid	Toiteallikas (kW)	Lõikamiskiirus (M/min)	Töökõrgus (mm)
14750*4040*3000	11 vertikaalset+1 horisontaalset nuga, täisservojuhtimine, 6 salvega	5.8	0-120	850

Töötlemisparameetrid

Min. Lõikepikkus L (mm)	Max Lõikelaius W (mm)	Lainepaberi lõikepaksus H (mm)	Terade pikisuunalise vahe täpsus (mm)	Tõhusus (PCS/min)
300	2550	2-7	±1,5	0-12

Funktsioonide üldine kirjeldus

Automaatset kiiret paberilõikamismasinat kasutatakse lainepaberi ja üksikute lehtede pidevaks fikseeritud pikkusega töötlemiseks voltimiskarpide tootmiseks. Masin kortsub nii põiki- ja pikisuunad, katkendlik lõikamine ja lõikamine lainepaberil. Fikseeritud pikkusega lõikamine võimaldab nii masstootmist kui ka kohandatud tootmine. Masinat saab kasutada eraldiseisva seadmena või pakkimisliini algosana.

Ei.	Üksus	Omadused

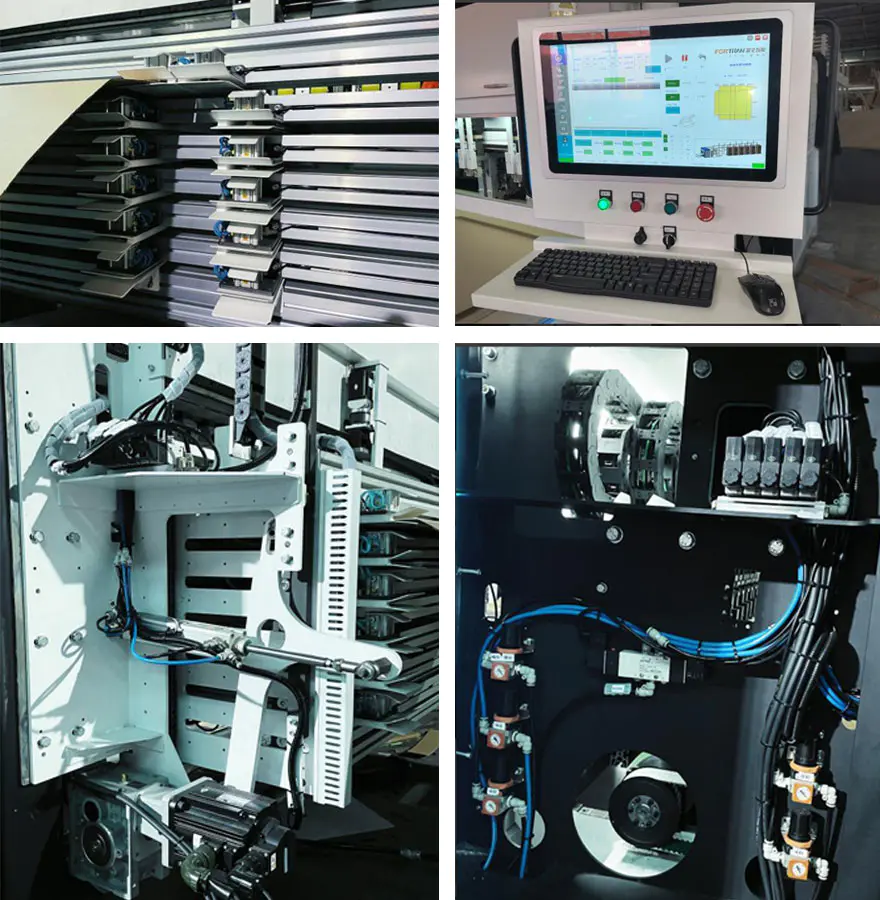

1	Paberihoidik	Paberihoidik on valmistatud happega pestud terasplaatidest ja seda on töödeldud painutamine. Sellel on lihtne struktuur, usaldusväärne konstruktsioon ja seda töödeldakse külmaga galvaniseerimine, mille tulemuseks on atraktiivne välimus ja suurepärane roostekindlus. Standardkonfiguratsioonis on 6 paberi hoiukambrit, mis võivad olla kohandatud vastavalt erinevatele klientide vajadustele, pakkudes suurt paindlikkust ja tugevat kohanemisvõime.
2	Raami struktuur	Raam on valmistatud täppistöötlusega pärast ristkülikukujulise terase keevitamist torud ja terasplaadid. See tagab kõrge montaaži- ja töötäpsuse, tagades seadme pika tööea ja suurepärase stabiilsuse.
3	Ajami mehhanism	Etteandmissurverull on valmistatud PU-materjalist, millel on särav ja atraktiivne pind suure hõõrdumisega. See suurendab tõhusalt kartongi transpordi usaldusväärsust. Samal ajal on veotrummel imporditud Saksamaalt ja on väga vastupidav.
4	Läbiv struktuur	Toite annab ülitäpne servomootor kombineerituna reduktoriga ja sünkroonne rattamehhanism, mis saavutab kõrge

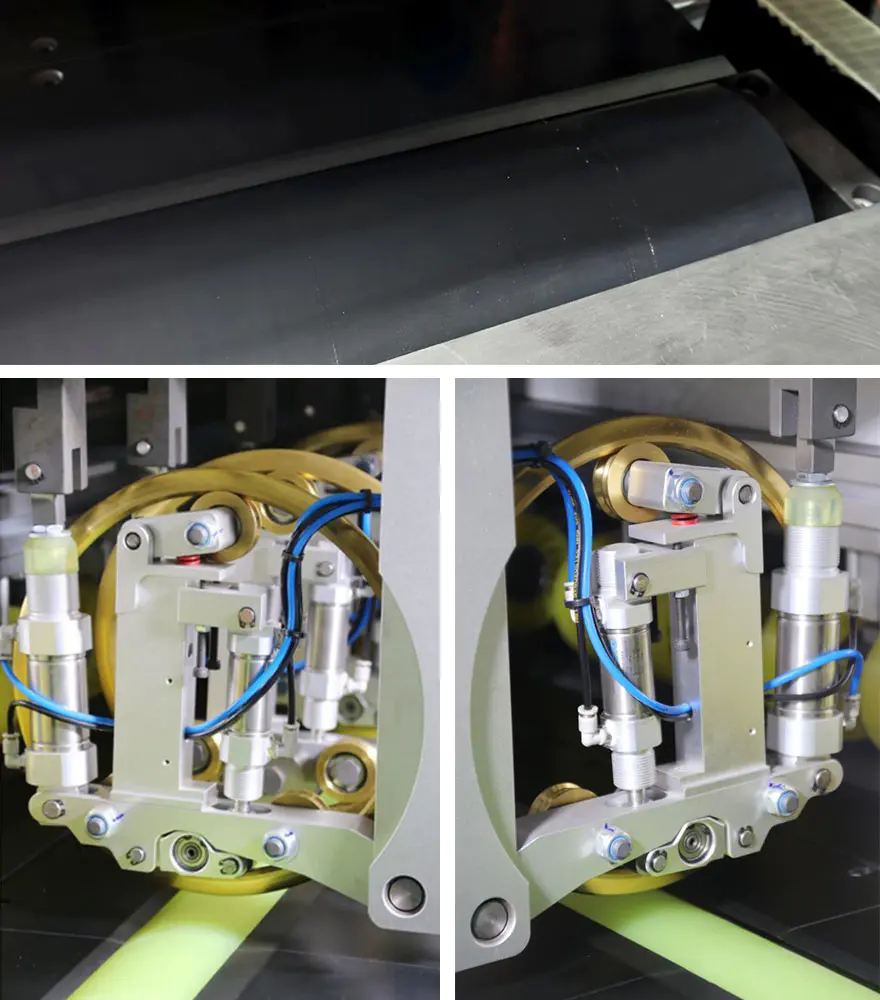

5	Pikisuunaline lõikeseade	See mehhanism koosneb peamiselt 7 noahoidjate komplektist. Noa konfiguratsioon 7+1 võimaldab kastitüüpide 410 ja 411 universaalset lõikamist suure tõhususe nõuded, tagades samas vastupidavuse;

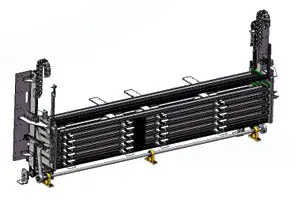

6	Reguleeritav salvestusseade	Emaplaadi mõlemad otsad CNC-töötlusega tagada paralleelsed küljed, kõrge tugevusega kasutamine kett üles ja alla, et tagada ohutus ja töökindlus ei jäta hambaid vahele, et parandada täpsust ja töö efektiivsust, kasutame ülitäpset suure täpsusega varustatud koonusülekande reduktor hooldusmootor; Kasutusmäära parandamiseks paberist määrasime selle asutuse 6 paberraamatukoguks, mida saab vastavalt suurendada või vähendada erinevad klientide vajadused, mugav ja kiire ning tugev kohanemisvõime;
7	Masina korpus	Peamine ülesanne on masina kaunistamine ise.Lisandub väline kaitsekate masin.Kaas on töödeldud plastikuga pihustamine, mis muudab selle esteetiliseks meeldiv, õrn ja värvikindel kiibistamine. Vaatlusaken ees masin on valmistatud akrüüllehest, mis annab sellele atraktiivse ja elegantse välimuse, nagu samuti kõrge sitkus ja vastupidavus purustav.

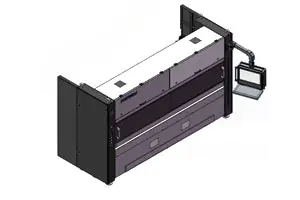

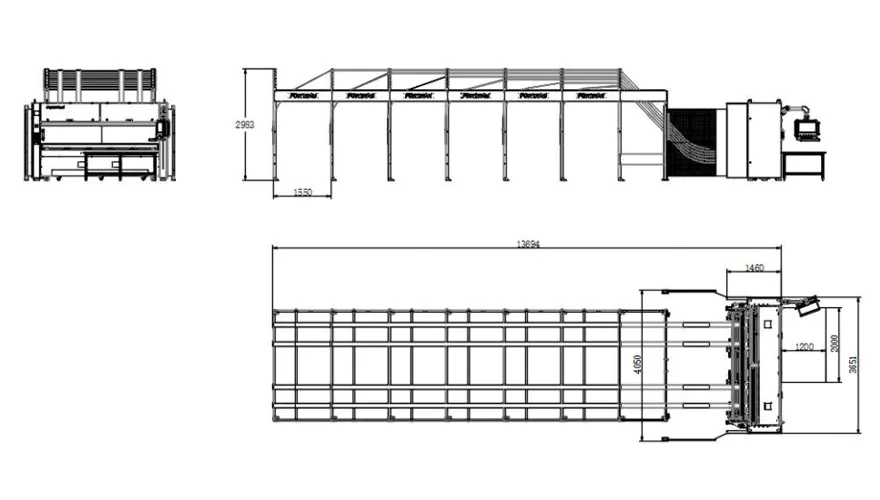

Kolme vaatega joonised

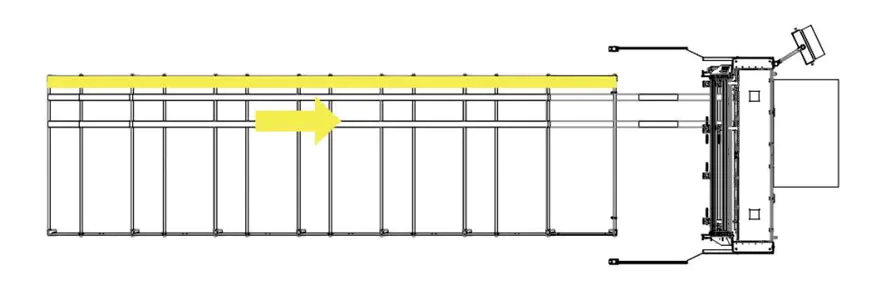

Tootmisprotsessi režiimi skemaatiline diagramm

Nõuded kulumaterjalidele

1. Nõuded lainepaberile söötmisjaamas

A.Pideva lainepaberi laius:400–2550 mm;
B. Kõrvuti klambriga kinnitatud lainepaberi kogulaius: maksimaalselt 2550 mm;
C. Virnastamiskõrgus, sealhulgas 120 mm kaubaalus: maksimaalselt 1300 mm;
D. Virnastamise laius, maksimaalne: 1300 mm; Lainepaberi pikkus tühjenduspunktis: minimaalselt 300 mm;
E.Fikseeritud pikkusega lõikamise pikisuunaline tolerants:Maksimaalselt 0,5%;Fikseeritud pikkusega lõikamise põiktolerants:Maksimaalselt±2,0 mm;
F.lainepaberi paksus:2-7 mm,±0,2mm;Maksimaalne tooraine kvaliteet kuni 2,30 eKr (vastavalt DIN 55468 standardile);
G.Papi kvaliteet vastab DIN 55468 standardile;
H.Ühekordne lainepapp,maksimaalne paksus umbes 4 mm (kvaliteet: 1,10–1,40); Topeltlaineline, maksimaalne paksus umbes 7 mm.

2. Karbi tüübid

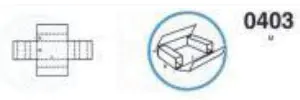

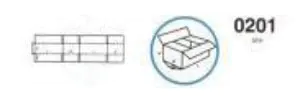

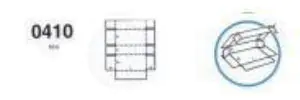

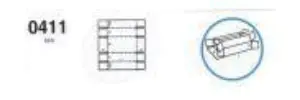

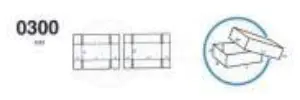

Seerianumber	Nimi	Pilt	Paberi söötmissuund	Minimaalne suurus

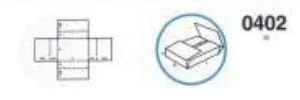

1	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm

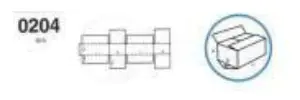

2	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm
3	Taevas ja Maa kate		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 225 mm Kõrgus: vähemalt 18 mm
4	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 450 mm Kõrgus: vähemalt 18 mm
5	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm

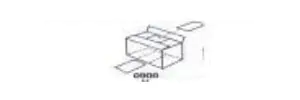

6	Kõik tiivad kast		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 225 mm Kõrgus: vähemalt 18 mm
7	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm
8	Ruudukujuline papp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 18 mm

Põhikomponentide konfiguratsiooni loend

Ei.	Üksus	Tehnilised andmed	Q'ty	Märgitud
1	Pikisuunaline teraüksus		7 KOMPLEKTIST	Kogust saab kohandada vastavalt nõuetele
2	Horisontaalne teraüksus		1 KOMPLEKT
3	Rulli kokkupanek		3 TK
5	Ristsuunaline sünkroonvöö		1 TK
6	Sünkroonne rihm		2 TK
7	Veojõu servomootor		2 KOMPLEKTIST
8	Veojõu reduktor		2 KOMPLEKTIST
9	Reguleerimissalvestuse servomootor		1 KOMPLEKT
10	Reguleerimissalvestuse reduktor		1 KOMPLEKT
11	Tera liikuv mootor		7 KOMPLEKTIST	Kogust saab kohandada vastavalt nõuetele
12	Tera liikumise reduktor		7 KOMPLEKTIST
13	Pneumaatilised komponendid		1 KOMPLEKT
14	Elektriline juhtkarp	——	——
15	Elektrilised komponendid	Fotoandurid, Kaablid, Reflektorid, Elektrilised komponendid	——
16	Kontroller	Draiverid, püsivara, moodulid	——

Kantavate osade ja kulumaterjalide loend

1. Kantavate osade loend

Ei.	Üksus	Tehnilised andmed	Soovitatav kogus	U8 number
1	Toitevõlli puks	PCM260-02-020-260	6
2	Tõukevõlli puks	CZJ260-02-010-300	2
3	Õmblusteta roheline vaikne terassüdamikuga sünkroonrihm (Xiet)	75-AT10-6910	1
4	Solenoidklapp	SY5120-5GZD-01	2
5	φ66xφ16x0,8 ringikujuline hambatera	PCM260-03-010-010	2
6	Solenoidklapp	4N330C08B	1
7	Liugur	HGH15CA	2
8	Täpne rõhu alandamise klapp	SDR20008JN	2
9	Õmblusteta polüuretaanist terastraadiga sünkroonrihm – vaikne tüüp	AT10x50xL1290	1
10	Relee	RXT-F01K D24	1
11	Kaitse	5*20mm 0,1A	5
12	Piirlüliti	XCK-N2145P20C	2
13	Läheduse lüliti	IME12-06BPSZW2S	2
14	Õmblusteta polüuretaanist terastraadiga sünkroonrihm – vaikne tüüp	AT10x50xL920	1

Kulumaterjalide loend

1	Paberilõikamisjõu kummirull B	PCM260-01-020-300	1
2	φ66xφ16x0,8 ringikujuline hambatera	PCM260-03-010-010	2
3	Toitevõlli puks	PCM260-02-020-260	2
4	Tõukevõlli puks	CZJ260-02-010-300	1
