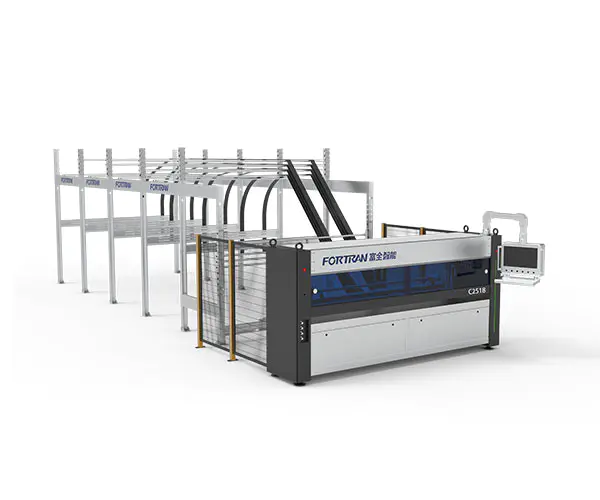

Automaatne paberilõikamismasin

Masina tehnilised andmed

Mõõtmed L*L*K(mm)	Põhispetsifikatsioonid	Toiteallikas (kW)	Lõikamiskiirus (M/min)	Töökõrgus (mm)
11650*4040*3000	7 vertikaalset+1 horisontaalset nuga, kolme servoga juhtimine, 4 salvega	6	0-120	900

Töötlemisparameetrid

Min. Lõikepikkus L (mm)	Max Lõikelaius W (mm)	Lainepaberi lõikepaksus H (mm)	Terade pikisuunalise vahe täpsus (mm)	Tõhusus (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Automaatset paberilõikamismasinat kasutatakse lainepaberi pidevaks fikseeritud pikkusega töötlemiseks voltimiskarpide tootmiseks. Masin kortsub nii põiki kui ka paberit. pikisuunad, katkendlik lõikamine ja lainepaberi lõikamine. Fikseeritud pikkusega lõikamine võimaldab nii masstootmist kui ka kohandatud tootmist. Masinat saab kasutatakse eraldiseisva üksusena või pakkimisliini algosana.

Ei.	Üksus	Omadused	Mudel

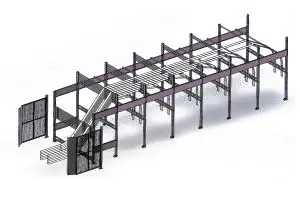

1	Paberihoidik	Paberihoidik on valmistatud happega pestud terasplaatidest, mis on painutatud kuju. Sellel on lihtne struktuur, töökindel kokkupanek ja külmtsingitud viimistlus, mis annab sellele atraktiivse välimuse ja suurepärase roostekindluse. Standardkonfiguratsioonis on neli paberi hoiukambrit.

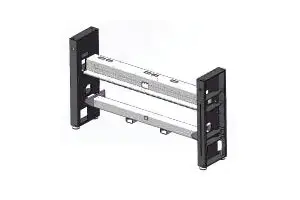

2	Raami struktuur	Raam on valmistatud täppistöötlusega pärast ristkülikukujuliste terastorude ja terasplaatide keevitamist. See tagab kõrge montaaži- ja töötäpsuse, tagades seadme pika tööea ja suurepärase stabiilsuse.

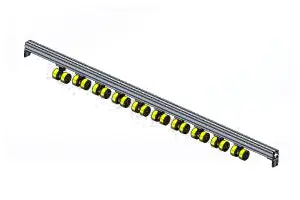

3	Ajami mehhanism	Etteandmissurverull on valmistatud PU-materjalist, millel on särav ja atraktiivne kõrge hõõrdumisega pind. See suurendab tõhusalt kartongi transpordi usaldusväärsust. Samal ajal on veotrummel imporditud Saksamaalt ja on väga vastupidav.

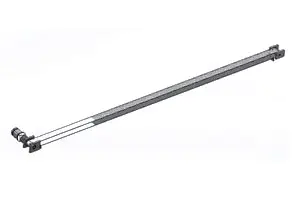

4	Läbiv struktuur	Toite annab ülitäpne servomootor kombineerituna reduktoriga ja sünkroonse rattamehhanismiga, mis saavutab kiire ja täpse positsioneerimise, tagades seeläbi kartongi lõikamise täpsuse;

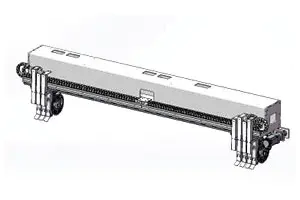

5	Pikisuunaline lõikeseade	See mehhanism koosneb peamiselt seitsmest noahoidjate komplektist. Põikisuunaline noarihma servo juhib pikisuunalise noa positsioneerimist, mis vastab tõhusa toimimise nõuetele, tagades samas ka vastupidavuse.
6	Reguleeritav salvestusseade	Otsased suurarvutid on töödeldud CNC-ga, et tagada mõlema külje paralleelsus. Kõrge tugevusega kette kasutatakse vertikaalseks tõstmiseks, et tagada ohutus ja töökindlus ning vältida keti vahelejätmist. Töö täpsuse ja efektiivsuse suurendamiseks kasutame ülitäpseid koonusülekande reduktoreid, mis on varustatud ülitäpse paberist servomootoritega. Paberi neljaosalise salvestusmehhanismi kasutusmäära parandamiseks on ette nähtud.
7	Masina korpus	Põhitähelepanu on masina enda kaunistamisel. Masinale on lisatud välimine kaitsekate, mis on töödeldud pulbervärviga, et tagada esteetiliselt meeldiv ja vastupidav viimistlus, mis ei purune ega kooru. Masina esiosas asuv vaatlusaken on valmistatud sügavsinisest akrüülpaneelist, mis pole mitte ainult visuaalselt atraktiivne ja elegantne, vaid ka väga vastupidav ja vastupidav, mis on paigaldatud, libiseb, puruneb ja puruneb. on läikiva pinnaga ja töötab vaikselt, ilma mürata.

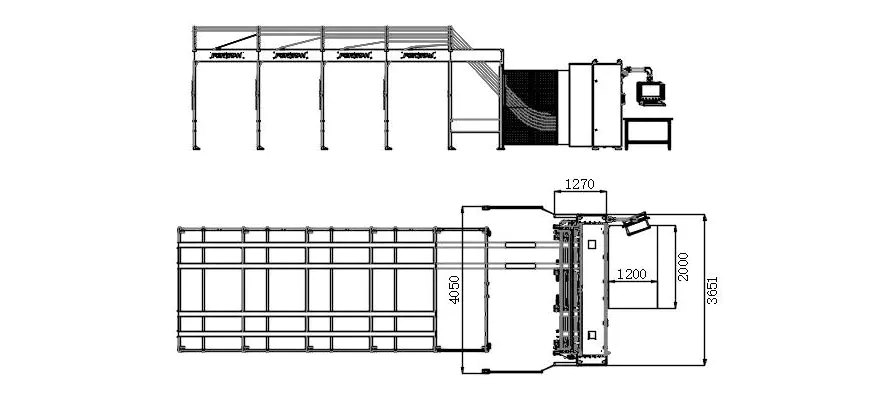

Kolme vaatega joonised

Nõuded kulumaterjalidele

1. Nõuded lainepaberile söötmisjaamas

A.Pideva lainepaberi laius:400–2350 mm;
B. Kõrvuti klambriga kinnitatud lainepaberi kogulaius: maksimaalselt 2550 mm;
C. Virnastamiskõrgus, sealhulgas 120 mm kaubaalus: maksimaalselt 1300 mm;
D. Virnastamise laius, maksimaalne: 1300 mm; Lainepaberi pikkus tühjenduspunktis: minimaalselt 300 mm;
E.Fikseeritud pikkusega lõikamise pikisuunaline tolerants:Maksimaalselt 0,5%;Fikseeritud pikkusega lõikamise põiktolerants:Maksimaalselt±2,0 mm;
F.lainepaberi paksus:2,5–6 mm,±0,2 mm;Maksimaalne tooraine kvaliteet kuni 2,30 eKr (vastavalt DIN 55468 standardile);
G.Papi kvaliteet vastab DIN 55468 standardile;
H.Ühekordne lainepapp,maksimaalne paksus umbes 4 mm (kvaliteet: 1,10–1,40); Topeltlaineline, maksimaalne paksus umbes 6 mm.

2. Karbi tüübid

Seerianumber	Nimi	Pilt	Paberi söötmissuund	Minimaalne suurus
1	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm
2	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm
3	Taevas ja Maa kate		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 225 mm Kõrgus: vähemalt 18 mm
4	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 450 mm Kõrgus: vähemalt 18 mm
5	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm
6	Kõik tiivad kast		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 225 mm Kõrgus: vähemalt 18 mm
7	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm
8	Ruudukujuline papp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 18 mm
