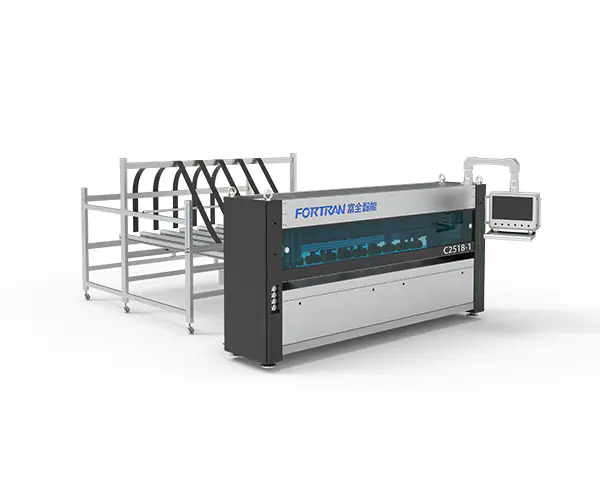

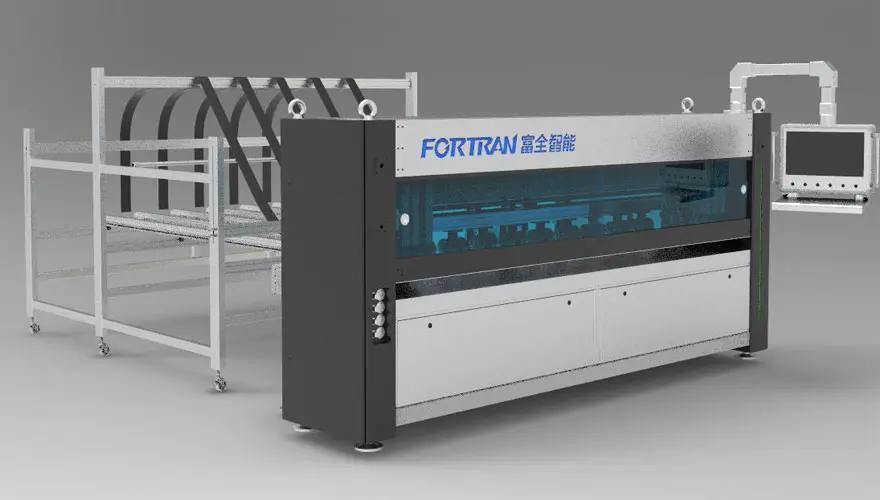

Täisautomaatne paberilõikusmasin

Masina tehnilised andmed

Mõõtmed L*L*K(mm)	Põhispetsifikatsioonid	Toiteallikas (kW)	Lõikamiskiirus (M/min)	Töökõrgus (mm)
6700*3650*3000	7 vertikaalset + 1 horisontaalset nuga, ühe lehe söötmise ja pideva lehe söötmise režiimidega	5.25	0-120	850

Töötlemisparameetrid

Min. Lõikepikkus L (mm)	Max Lõikelaius W (mm)	Lainepaberi lõikepaksus H (mm)	Terade pikisuunalise vahe täpsus (mm)	Tõhusus (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Täisautomaatset paberilõikamismasinat kasutatakse lainepaberi ja üksikute lehtede pidevaks fikseeritud pikkusega töötlemiseks voltimiskarpide tootmiseks. Masin kortsutab nii põiki- ja pikisuunad, katkendlik lõikamine ja lõikamine lainepaberil. Fikseeritud pikkusega lõikamine võimaldab nii masstootmist kui ka kohandatud tootmine. Masinat saab kasutada eraldiseisva seadmena või pakkimisliini algosana.

Ei.	Üksus	Omadused	Mudel

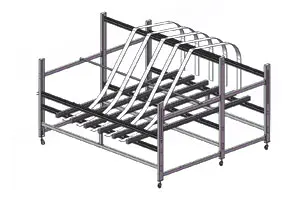

1	Paberihoidik	Paberihoidik on valmistatud painutusplaadist, millel on lihtne struktuur ja töökindel konstruktsioon. See on värvitud, et tagada atraktiivne välimus ja suurepärane roostekindlus. Standardkonfiguratsioon sisaldab pidevat papist materjaliriiulit ja ühekihilist papist etteandevoolu riba.
2	Raami struktuur	Raam on valmistatud täppistöötlusega pärast ristkülikukujuliste terastorude ja terasplaatide keevitamist. See tagab kõrge montaaži- ja töötäpsuse, tagades seadme pika tööea ja suurepärase stabiilsuse.

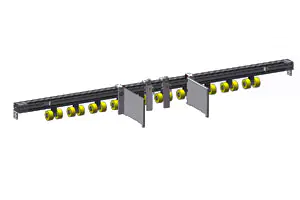

3	Ajami mehhanism	Söötmissurveratas on valmistatud PU-materjalist, millel on särav ja ilus pind ning hõõrdumine, mis võib tõhusalt parandada papi transportimise usaldusväärsust. Samal ajal on veotrummel imporditud Saksamaalt, vastupidav ja kauakestev; seda saab käsitsi reguleerida ja küljele kinnitada.
4	Läbiv struktuur	Toite annab ülitäpne servomootor kombineerituna reduktoriga ja sünkroonse rattamehhanismiga, mis saavutab kiire ja täpse positsioneerimise, tagades seeläbi kartongi lõikamise täpsuse;
5	Pikisuunaline lõikeseade	See mehhanism koosneb peamiselt seitsmest noahoidjate komplektist. Põikisuunaline noarihma servo juhib pikisuunalise noa positsioneerimist, mis vastab tõhusa toimimise nõuetele, tagades samas ka vastupidavuse.

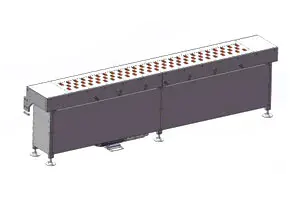

6	Reguleeritav salvestusseade	Rulle juhib servomootor pluss kiiruse reduktor. Töötäpsuse ja tõhususe parandamiseks kasutame ülitäpset koonusülekande kiiruse reduktorit, mis on varustatud ülitäpse servomootoriga. Papi adsorbeerimiseks kasutatakse vaakum-imemisstruktuuri, mis võimaldab ühekihilist pappi paremini edasi kanda.
7	Masina korpus	Põhirõhk on masina enda kaunistamisel. Masinale on lisatud välimine kaitsekate, mis on töödeldud pulbervärviga, et tagada esteetiliselt meeldiv ja vastupidav viimistlus, mis ei purune ega kooru. Masina esiküljel asuv vaatlusaken on valmistatud sügavsinisest akrüülpaneelist, mis pole mitte ainult visuaalselt atraktiivne ja elegantne, vaid ka väga vastupidav ja purunemiskindel. Lisaks on paigaldatud alumiiniumisulamist liugsiin, millel on läikiv pind ja mis töötab vaikselt, ilma igasuguse mürata.

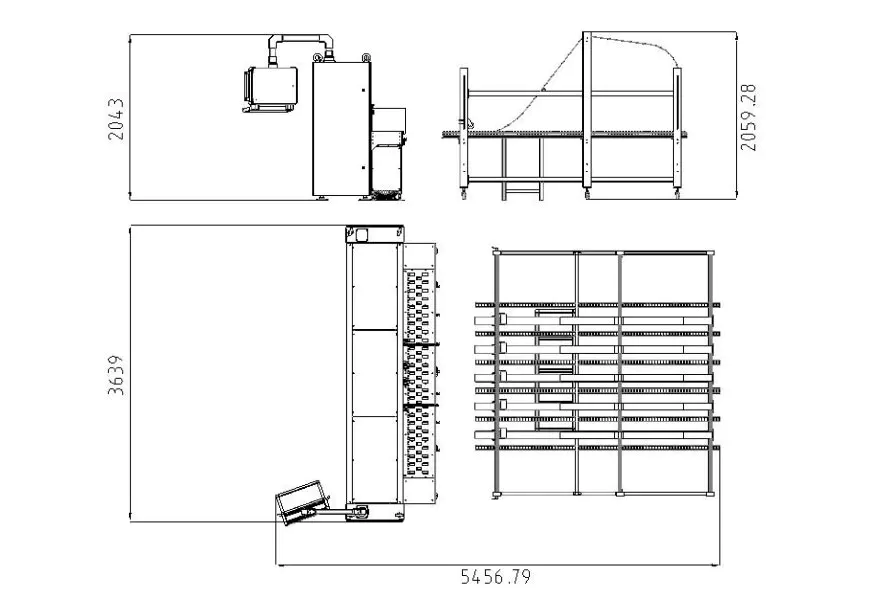

Kolme vaatega joonised

Nõuded kulumaterjalidele

1. Nõuded lainepaberile söötmisjaamas

A.Pideva lainepaberi laius:400–2350 mm;
B. Virnastamiskõrgus, sealhulgas 120 mm alus: maksimaalselt 1300 mm;
C. Virnastamise laius, maksimaalne: 1300 mm; Lainepaberi pikkus tühjenduspunktis: minimaalselt 300 mm;
D.Fikseeritud pikkusega lõikamise pikisuunaline tolerants:Maksimaalselt 0,5%;Fikseeritud pikkusega lõikamise põiktolerants:Maksimaalselt±2,0 mm;
E.lainepaberi paksus:2,5–6 mm,±0,2 mm;Maksimaalne tooraine kvaliteet kuni 2,30 eKr (vastavalt DIN 55468 standardile);
F.Papi kvaliteet vastab DIN 55468 standardile;

G. Ühekordne lainepapp, maksimaalne paksus umbes 4 mm (kvaliteet: 1,10–1,40); Topeltlaineline, maksimaalne paksus umbes 6 mm.

2. Karbi tüübid

Seerianumber	Nimi	Pilt	Paberi söötmissuund	Minimaalne suurus
1	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm
2	Tavaline kast		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 36 mm Kõrgus: vähemalt 225 mm
3	Taevas ja Maa kate		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 225 mm Kõrgus: vähemalt 18 mm
4	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Laius: vähemalt 450 mm Kõrgus: vähemalt 18 mm
5	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm
6	Kõik tiivad kast		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 225 mm Kõrgus: vähemalt 18 mm
7	Keskmine tihendikarp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 450 mm Kõrgus: vähemalt 18 mm
8	Ruudukujuline papp		pikisuunaline	Pikkus: vähemalt 400 mm Kõrgus: vähemalt 18 mm
