Pukk-tüüpi peale- ja mahalaadimismasin

1.Toote tutvustus

Pukk-tüüpi peale- ja mahalaadimismasinat on lihtne käsitseda ning pukki saab juhtida ühe nupuga. Pukk-tüüpi laadimis- ja mahalaadimismasinat on lihtne kasutada tööjõu säästmiseks ja tootmise efektiivsuse parandamiseks. Paneel edastatakse pukk-tüüpi laadimis- ja mahalaadimismasina all olevale rulllauale, seejärel laskub portaali haarats paneelini, imedes ja liigutades paneeli seatud asendisse ning lõpuks laskub haarats madalaima seadistuspunktini ja vabastab paneeli.

2. Toote parameeter (spetsifikatsioon)

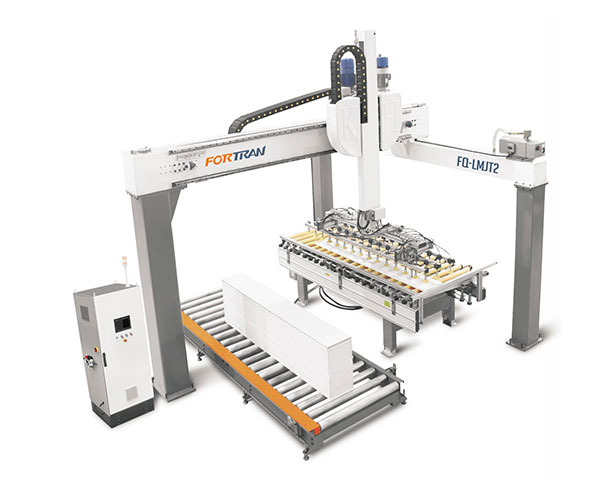

a. T type two-station bridge loader:

Mudel	FQ-LMJT2
Väline mõõde	L4800*L4800*K4700mm
Paneeli pikkus	300-2400 mm
Paneeli laius	300-1200 mm
Laadimisvõime	50kg/m²
Koguvõimsus	9 kW
Kiirus	4-5 korda/min
Kaugtuli	kõrgtugevast ruudukujulisest terasest
Pneumaatiline komponent	AirTAC
Elektriline seade	Schneider
PLC juhtimissüsteem	Delta/ Inovanc
Juhtsiin	Hiwin

b. Kahekohaline sildlaadur

Mudel	FQ-LMJT2
Väline mõõde	L4800*L4800*K4700mm
Paneeli pikkus	300-2400 mm
Paneeli laius	300-1200 mm
Laadimisvõime	50kg/m²
Koguvõimsus	9 kW
Kiirus	4-5 korda/min
Kaugtuli	kõrgtugevast ruudukujulisest terasest
Pneumaatiline komponent	AirTAC
Elektriline seade	Schneider
PLC juhtimissüsteem	Delta/ Inovanc
Juhtsiin	Hiwin

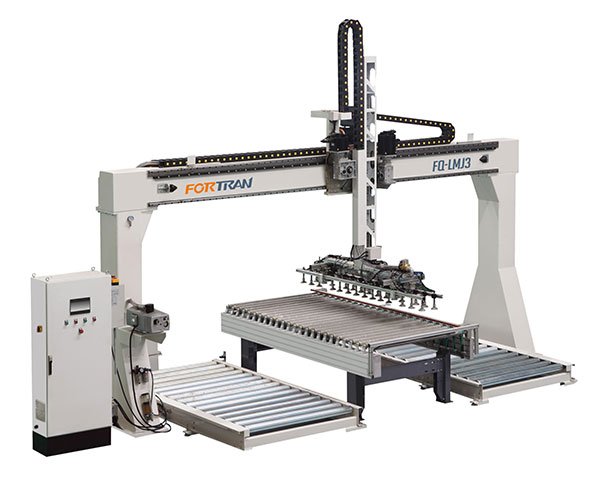

c. Kolme jaama sildlaadur:

Mudel	FQ-LMJ3
Väline mõõde	L5800*L2200*K4700mm
Paneeli pikkus	300-2400 mm
Paneeli laius	300-1200 mm
Laadimisvõime	50kg/m²
Koguvõimsus	6 kW
Kiirus	4-5 korda/min
Kaugtuli	kõrgtugevast ruudukujulisest terasest
Pneumaatiline komponent	AirTAC
Elektriline seade	Schneider
PLC juhtimissüsteem	Delta/ Innovance
Juhtsiin	Hiwin

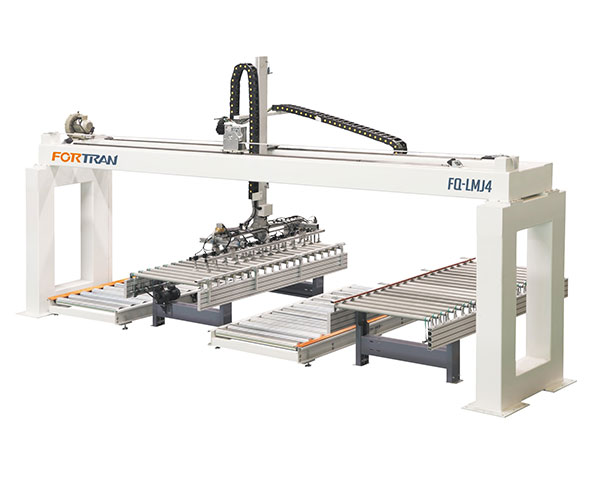

d. Nelja jaama sildlaadur:

Mudel	FQ-LMJ4
Väline mõõde	L6800*L2200*K4700mm
Paneeli pikkus	300-2400 mm
Paneeli laius	300-1200 mm
Laadimisvõime	50kg/m²
Koguvõimsus	6 kW
Kiirus	4-5 korda/min
Kaugtuli	kõrgtugevast ruudukujulisest terasest
Pneumaatiline komponent	AirTAC
Elektriline seade	Schneider
PLC juhtimissüsteem	Delta/ Innovance
Juhtsiin	Hiwin

1. Peatala on valmistatud ülitugevast ruudukujulisest terasest. Raam on ühendatud kogu kandilise toruga suure koormusega, et tagada sujuv tööprotsess ja stabiilne struktuur.
2. Ühendusosa on täpselt keevitatud Jaapani OTC-robotiga ja moodustatud korraga.
3. Taiwan Delta servomootor, mis juhib vaakumtassi üles või alla sujuva horisontaalse liikumisega.
4. Pukk-tüüpi laadimis- ja mahalaadimismasin kasutab kvaliteetset kaldus hammaste juhtrööpa. Võrreldes sirgete hammastega juhtsiiniga on kaldus hammaste juhtsiinil suurem kulumiskindlus ja tugevam määrimisvõime.
