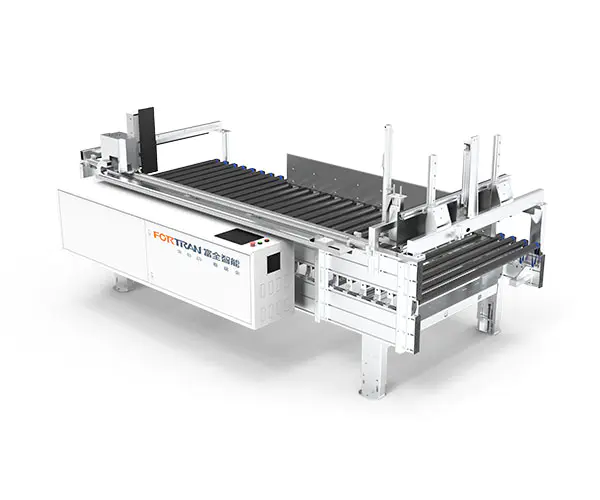

Integreeritud intelligentne mõõtejaam

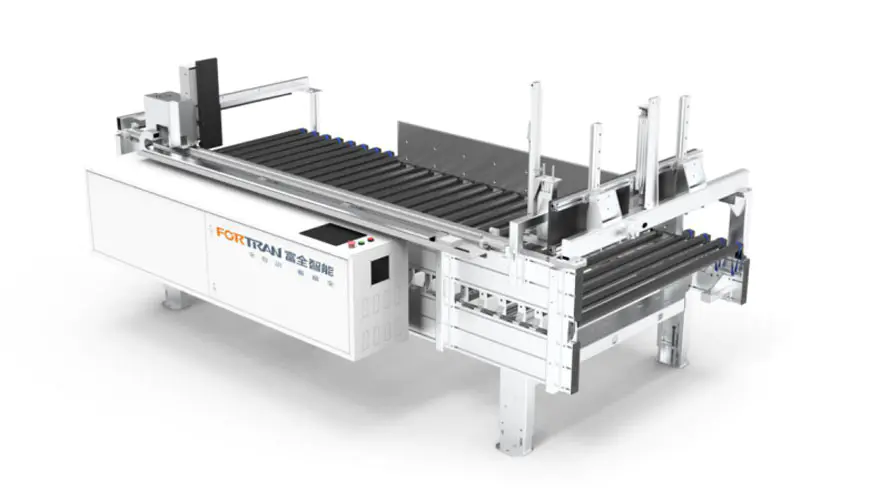

Masina üldine pilt

Seadmete parameetrid

Üldmõõtmed L*L*K(mm)	Varustus Kaal (kg)	Kandevõime mõõtmine (kg/㎡)	Koguvõimsus (kW)	Mõõtmistäpsus (mm)	Töölaua kõrgus (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Mõõtmisparameetrid

Tahvli pikkuse töötlemisvahemik L（mm）	Tahvli laiuse töötlemisvahemik W（mm）	Tahvli paksuse töötlemisvahemik H（mm）	Tõhususe mõõtmine (korda/min)	Edastuskiirus (m/min)
350-2800	200-1200	18-250	4-6	0-35 (reguleeritav sageduse teisendus)

1.Jalad on lõigatud ja puuritud laseriga, tagades täpsed auguasendid. Täpsete nurkade jaoks painutatakse need CNC-painutusmasinaga.
2. Jalad on valmistatud külmvaltsitud marineeritud terasplaatidest, millel on tasane pind. Pärast haavel- ja liivapritsitööd kaetakse need tugeva korrosioonikindluse tagamiseks pihustuskattega.
3. Jalal on liigutatavad reguleeritavad jalatopsid, mis pakuvad tugevat kohanemisvõimet maapinna tasasuse suhtes.
4. Kuumtsingitud rullid on kaetud Itaalia imporditud voolikutega, vältides tõhusalt töödeldavate detailide pinnakriimustusi hõõrdumise tõttu ja tagades tooriku terved pinnad.
5.Elastne rihmülekanne tekitab töö ajal madalat müra. Elastsel rihmal on kõrge sitkus ja pikk kasutusiga.
6. Nii korgid kui ka tugiplaadid on valmistatud kompaktsest laminaadist ja tugiplaadid on valmistatud siledatest PE-plaatidest, mille tulemuseks on madal hõõrdetakistus.
7. Integreeritud pikkuse ja laiuse mõõtmise disain vähendab põrandapinda.
8. Automaatne juhtimine võimaldab mõõta suure täpsusega, suure tõhususega ja madala rikkemääraga.

9. Mehaanilise positsioneerimisseadme juhtsiinil on Hiwini juhtsiin, millel on suur täpsus, madal vibratsioon ja pikk kasutusiga. Käigukast kasutab suure kiiruse ja suure täpsuse tagamiseks käiku ja hammaslatti. Positsioneerimine kasutab servomootorit, mis tagab täpsuse, tõhususe, kiiruse, suure pöördemomendi ja väikese suuruse.

Integreeritud intelligentset mõõtejaama kasutatakse peamiselt iga plaadipakendi virnastamise pikkuse, laiuse ja paksuse mõõtmiseks enne pakkimist. See mõõdab kõigepealt pikkust, seejärel laiust ja lõpuks kõrgust suure kiiruse, väikese põrandapinna ja suure tõhususega. Sellel on lai ja paks alumiiniumprofiilraam, mis on elegantne ja suurepärase stabiilsusega.

Seerianumber	Nimi	Funktsioon	Moodul

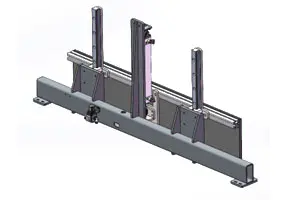

1	Pikkust mõõtev liikuv talakoost	Kõrge täpsusega servomootor edastab võimsust läbi planetaarse reduktori, tagades suure pöördemomendi, madala mürataseme ja stabiilse võimsuse. Jõud edastatakse sünkroonvõlli ja hammasrataste kaudu, et saavutada kogu mehhanismi kiire liikumine, parandades seeläbi tõhusust.

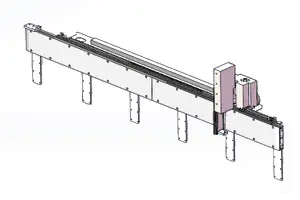

2	Pikkust mõõtev fikseeritud plaadikoost	See ots toimib mõõtmise võrdlusplaadina. Deflektor on varustatud õhusilindriga vertikaalseks tõstmiseks ning saavutab kiire ja stabiilse lineaarse liikumise Hiwini täppisjuhikute abil.

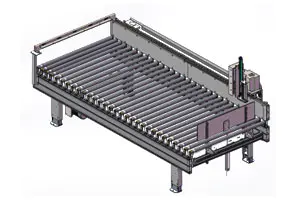

3	Mõõterulli konveieri raam	Rullid kasutavad Itaaliast imporditud kummiga kaetud siledate ja heledate pindadega ning suure hõõrdumisega rulle, tagades pakendite absoluutselt stabiilse edasitoimetamise ja vähendades oluliselt libisemishõõrdumise võimalust. Üldilme ja raami jäikuse tagamiseks töödeldakse neid haavelpuhastusega ja pihustuskattega.

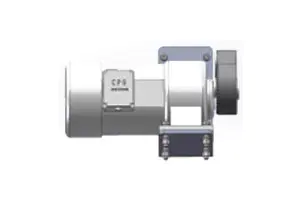

4	Rullmootori koost	Kasutab vastupidavuse tagamiseks imporditud käigukastiga mootoreid. Jõud edastatakse sünkroonsete rihmarataste ja sünkroonrihmade kaudu stabiilselt rullidele.

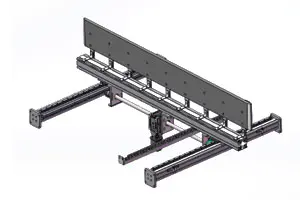

5	Laiuse mõõtmise sektsiooni mõõtmise võimsusmehhanism	Horisontaalne toitesüsteem võtab ülekandesüsteemi stabiilsuse tagamiseks kasutusele ülitäpse servomootori, mis on kombineeritud täppisreduktoriga.

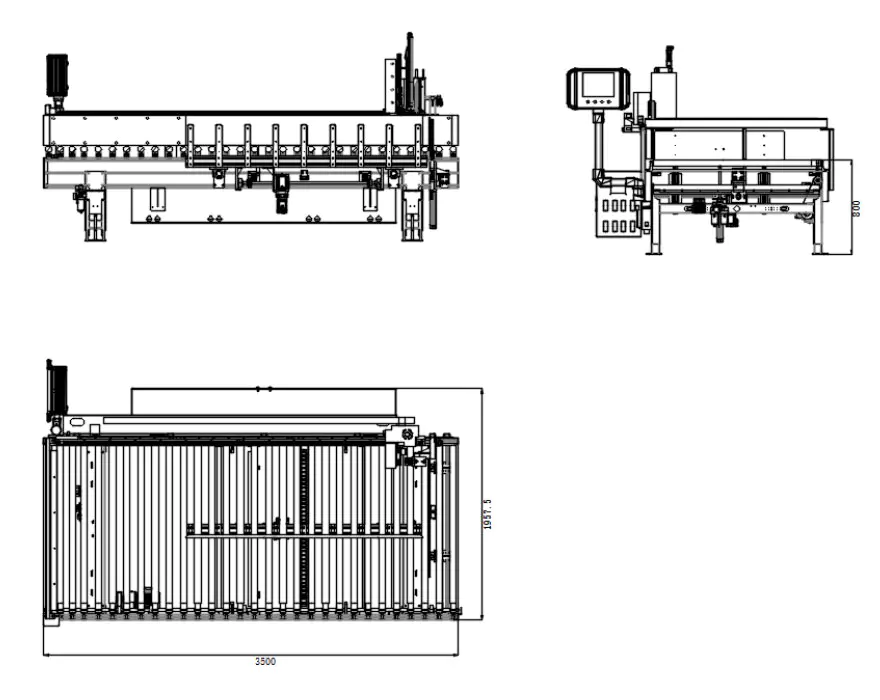

Kolme vaatega joonised
