Servalihmamismasina rihma tagastusliin: automaatne "tsirkulatsioonijaotur" paneelmööbli servade kinnitamise protsesside jaoks

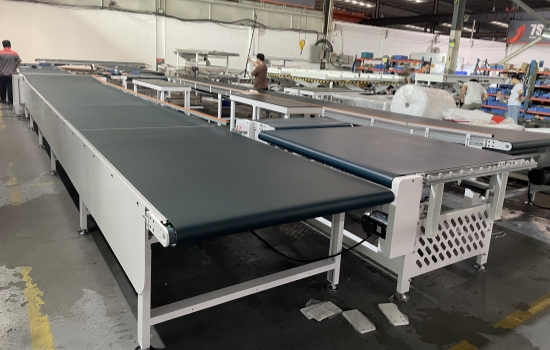

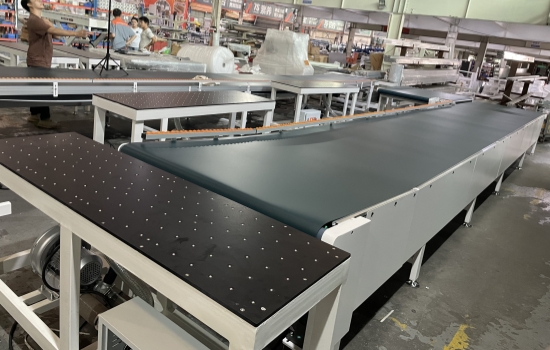

Servalihmamismasina rihma tagastusliinon automaatne transpordiseade, mis on spetsiaalselt ette nähtud töötamiseks servaliistumismasinatega. See kasutab põhikandevahendina linti ja kasutab "ringikujulist tagasi" struktuuri, mis võimaldab automaatset suunamuutust, transporti,

ja paneelide sekundaarne koormus pärast servariba kinnitamist.

See seade asendab täielikult traditsioonilise käsitsi paneeli käsitsemise meetodi, toimides võtmekomponendina servade liimimisprotsesside ühendamisel ja tootmise efektiivsuse parandamisel. Seda kasutatakse laialdaselt suuremahulistes töötlemise stsenaariumides, nagu kogu maja kohandamine ja mööbli tootmine.

Põhifunktsioonid: "tõhususe ja tööjõu" valupunktide käsitlemine servade ribastamise protsessides

1. Automatiseeritud ringtransport:

 Pärast seda, kui servaliistumismasin lõpetab paneeli ühe serva ribastamise, saab lindi tagastusliin paneeli otse suunamuutusmehhanismi ilma käsitsi käsitsemata juhtida.

 Seejärel suunatakse paneel automaatselt servaribastusmasina etteandeotsa, moodustades suletud ahela toimingu "serva ribastamine → tagastamine → serva ribastamine".

 Üks töötaja saab kasutada ühte servaliistumismasinat, et lõpetada mitme servaga liimimine, mis vähendab tööjõukulusid üle 60%.

2. Stabiilne paneeli kaitse:

  Transpordivahendina kasutatakse kulumiskindlaid ja libisemiskindlaid linte (nt PU-materjal). Koos surverullide ja juhtdeflektoritega on paneelid ühtlaselt pingestatud ja töötavad transportimise ajal stabiilselt.

  See hoiab ära servade kokkupõrked ja pinnakriimustused, mis on põhjustatud käsitsi teisaldamisest, muutes selle eriti sobivaks habrastele pindadele nagu PET-uksepaneelid ja nahka tundvad kilepaneelid.

3. Paindlik kohandamine tootmisvajadustega:

  See toetab kiiruse reguleerimist vahemikus 0 kuni 1000 mm/min, mida saab täpselt sobitada servariba masina töötlemisrütmiga.

  Tänu moodulkonstruktsioonile saab seda kohandada paneelidega paksusega 3–50 mm ja maksimaalse suurusega 2,4 m × 1,2 m.

  Lisaks saab seda kohandada "U-kujuliseks", "L-kujuliseks" ja muudeks paigutusteks, et see sobiks erinevate töötubade ruumidega.

4. Ühendus automatiseeritud tootmisliinidega:

  Seda saab ühendada mitme servaliistumismasina, CNC-töötlemiskeskuste või automaatse laadimismasinaga, et moodustada täielikult automatiseeritud tootmisliin, mis hõlmab "paneelide lõikamist → serva ribade kinnitamist → puurimist".

  Mõned tippmudelid toetavad ühendamist MES-süsteemidega, võimaldades reaalajas jälgida edastuskiirust ja paneelide kogust, et hõlbustada tootmist.

Rakendusstsenaariumid: keskendumine "mitme servaga ribastamise" põhivajadustele

Rihma tagastusliini kasutamine on väga kontsentreeritud töötlemisstsenaariumide puhul, mis nõuavad mitme servaga ribasid, muutes selle mööblitootmise jaoks hädavajalikuks seadmeks:

1. Mitmeservaline ribastamine ühe servaga liimimismasinaga:

  Kui seda kasutatakse täisautomaatse servaliistumismasinaga paneelide 2–4 servaliistumisprotsessi lõpuleviimiseks (nt nelja serva ribastamine kapi külgpaneelide jaoks),

  paneel tagastatakse rihma tagastusliiniga pärast esimest servariba. Töötajad peavad teise servariba alustamiseks reguleerima ainult paneeli suunda, ilma et kogu protsessi jooksul oleks vaja käsitsi teisaldamist.

2. Automatiseeritud tootmine koos mitme seadmete ühendamisega:

  Kõrgekvaliteedilistes tehastes ühendab see kaks servaliistumismasinat, et moodustada "kahe masinaga liin" – üks masin vastutab paneelide pikkade külgede servade liimimise eest,

  ja teine ​​lühikeste külgede jaoks. Lindi tagastusliin teostab vahepealset ülekannet, võimaldades mehitamata töödelda "ühekordset laadimist, nelja servaga ribasid".

3. Suurte paneelide tõhus edastamine:

  Suuremõõtmeliste paneelide puhul, nagu garderoobi uksepaneelid ja telerikapi paneelid, hoiab mitme rihma koordineeritud transportimine ära paneelide longuse ja deformeerumise.

  Koos kallakute transportivate sektsioonide ja abirullidega tagab see suurte paneelide stabiilse tagasipöördumise ilma kahjustusteta.
