3-tonnine E-tüüpi tõstuk: ülitõhusad tõste- ja ülekandeseadmed raskete materjalide tootmisliinide ühendamiseks

   3-tonnine E-tüüpi tõstuk on hüdrauliline tõsteseade, mis on spetsiaalselt loodud raskete materjalide vertikaalseks tõstmiseks ja töökohtade ühendamiseks. E-kujulise õõnsa lauakonstruktsiooni järgi nime saanud see sobib peamiselt plaatide, prügikastide, kaubaaluste ja muude materjalide käsitsemiseks kuni 3 tonni. Seda kasutatakse laialdaselt tootmisliini kõrguse ühendamise stsenaariumides sellistes tööstusharudes nagu paneelmööbel ja lao logistika. Eriti sobib see ideaalselt sobitamiseks raskeveokite ülekandeseadmetega, nagu pukk-laadimis- ja mahalaadimismasinad, et luua kolmemõõtmeline materjali edastamise lüli "horisontaalne ülekanne + vertikaalne tõstmine".

  3-tonnise E-tüüpi tõstuki struktuur põhineb kolmel põhinõudel: stabiilsus suurel koormusel, konstruktsioonivaba kohanemisvõime ja intelligentne ühendus. Kõik komponendid töötavad koos, et tagada seadmete tõhus ja ohutu töö, mis on spetsiaalselt jagatud kuueks põhimooduliks:

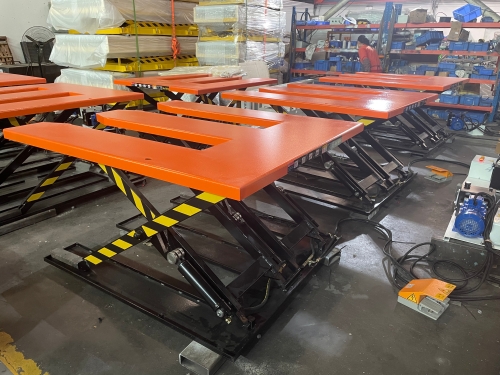

1. E-kujuline laagrilaud

  Lauaplaat on töödeldud 6 mm paksuste süsinikterasest plaatidega, mille tavapärased üldmõõtmed on 2000 mm × 1450 mm. Keskel on reserveeritud õõneskanal, mis sobib käsikahveltõstukite ja tõstukite kahvlite sisenemiseks ja väljumiseks, võimaldades materjalide kiiret peale- ja mahalaadimist ilma täiendavate teisaldustööriistadeta. Lauaplaadi serv on töödeldud libisemis- ja kukkumisvastaste vahenditega, et vältida materjalide nihkumist ja libisemist tõstmise ajal. Samal ajal on pind roostetõrjeks pulbervärvitud, kohandudes niiskete töötingimustega töökodades.

2. Hüdrauliline ajamisüsteem

  Varustatud 6 hüdrosilindrite komplektiga (mõned mudelid kasutavad 3 suure ja 3 väikese silindrite kombinatsiooni), mis on ühendatud 3 kW pumbajaamaga Haojiesi linnast Foshanis, Guangdongis või 2,2 kW ajamimootoriga, suudab süsteem saavutada maksimaalse rõhu 15 MPa, tagades stabiilse tõstmise 3-tonnise raske koormuse all. See kasutab hüdraulikaõli ülekande jaoks rauast õlitorusid, mis on vastupidavad kõrgele rõhule ja kulumisele. Lisaks on paigaldatud väline rõhualandusventiil, mis reguleerib täpselt laskumiskiirust ja saavutab ülekoormuskaitse, vältides seadmete kahjustumist ülekoormusest.

3. Kääride tugiraam

  Tugivarred on valmistatud 14 mm paksustest ülitugevast terasest plaatidest ja raam on keevitatud 80 × 5 mm nurkterasest, millel on tugev üldine jäikus, mis talub kõrgsagedusliku tõstmise põhjustatud deformatsiooni. Käärstruktuur koos tahkete peavõllidega (mõned mudelid on varustatud 60 paksendatud tahke põhivõlliga) ja dünaamiliste laagritega tagab sujuva tõstmise ilma kinnikiilumiseta. Minimaalset kõrgust saab langetada 150mm-ni ja maksimaalset kõrgust tõsta 950-980mm-ni, vastates erinevate töökohtade kõrgusühenduse nõuetele.

4. Intelligentne juhtimissüsteem

  Delixi täieliku elektrilise juhtimisega toetab see kolme töörežiimi: manuaalne, automaatne ja jalgpedaal. Käsirežiim võimaldab kõrgust vastavalt vajadusele peen reguleerida; jalgpedaali režiim vabastab käed töökoha koordineerimiseks; automaatrežiim on varustatud infrapuna-induktsiooniseadmega, mis suudab realiseerida intelligentse positsiooni kompenseerimise, "kui plaat tõuseb automaatselt ühe plaadi paksuse võrra, kui plaat võetakse ära ja langeb automaatselt ühe plaadi paksuse võrra, kui plaat asetatakse", ilma käsitsi sekkumiseta kõrguse reguleerimiseks.

5. Lisakaitsekomponendid

  Varustatud elektrilise plaadi koolutamisvastase seadmega, et vältida jõuvõlli väändumist suure koormuse korral. Samal ajal on sellel hädaseiskamisnupp ja ülekoormushäire moodul. Mõned mudelid on lisaks paigaldatud elektrilise varbakaitsega, et vältida operaatorite muljumist tõstmise ajal, järgides tööohutuse nõudeid.

6. Alus ja paigaldusstruktuur

  Kogu masinal on süvenditeta disain ja põhjas olevad libisemisvastased jalad saavad taset täpselt reguleerida, välistades vajaduse töökoja põrandal hävitava ehituse järele. Omamassiga umbes 530 kg saab selle kasutamiseks otse tasasele pinnale asetada, kohanedes olemasolevate tootmisliinide kiire ümberkujundamisega.

1. TuumSeadme eelised

• Konstruktsioonivaba kohanemisvõime:Kaevu manustamist pole vaja ja seda saab kasutada kohe pärast paigutamist, vähendades oluliselt tootmisliini ümberkujundamise aega ja kulusid, mis sobib eriti hästi väikeste ja keskmise suurusega ettevõtete tootmisliinide uuendamiseks.
• Suure koormuse efektiivsus:3-tonnine nimikoormus suudab korraga üle kanda terveid plaatide virnasid, mis on 4-6 korda tõhusam kui traditsiooniline käsitsi partiide käsitsemine, ja tõstmine on stabiilne ilma materiaalseid kahjustusi tekitamata.
• Intelligentne sidumine: Infrapuna-induktsiooni automaatse asendikompensatsiooni funktsioon saab sujuvalt ühenduda pukk-laadimis- ja mahalaadimismasina tühjendustööjaamaga, võimaldades pidevat "pukk-tühjendamise - tõste automaatse nivelleerimise - järgneva protsessi laadimise" tööd, vähendades tööjaama ooteaega.
• Mitme tööriista ühilduvus:E-kujuline lauaplaat sobib erinevatele ülekandeseadmetele, nagu käsitsi tõstealuste tõstukid, tõstukid ja rullliinid, ning seda saab paindlikult integreerida erinevat tüüpi tootmislülidesse.


2. Tootmisliinide koordineerimine pukk-laadimis- ja mahalaadimismasinatega

  Paneelmööbli automatiseeritud tootmisliinil on 3-tonnine E-tüüpi tõstuk sageli portaali laadimis- ja mahalaadimismasina materjali ladustamise ja kõrguse ühendussõlmeks:

• Pukk-laadimis- ja mahalaadimismasin kannab lõigatud plaadid üle E-tüüpi tõstuki lauaplaadile;
• Tõstuk kohandub automaatselt sobivale kõrgusele vastavalt servaliistumismasina töökoha kõrgusele;
• Servalihmamismasina painduv tõukur haarab söötmiseks plaadid otse tõstelaualt, ilma käsitsi teisaldamise ja kõrguse kalibreerimiseta kogu protsessi vältel, tagades sujuva ühenduse lõike- ja servaliistumisprotsesside vahel ning ühe vahetuse tootmisvõimsust saab suurendada rohkem kui 20%.
