Pro automaatne kasti sulgemismasin

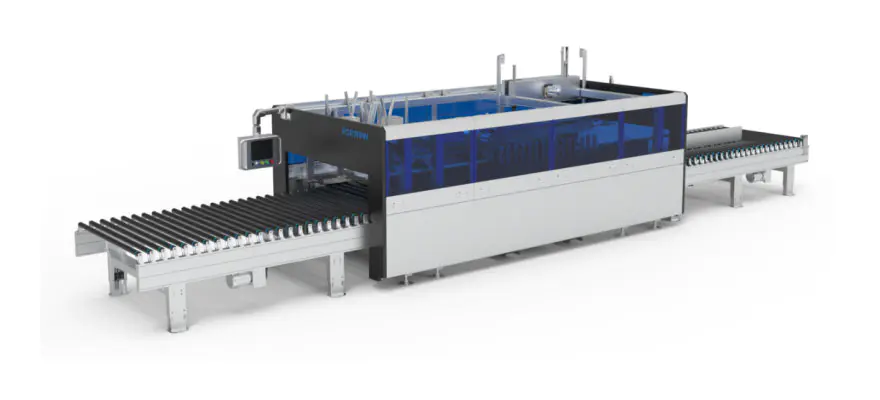

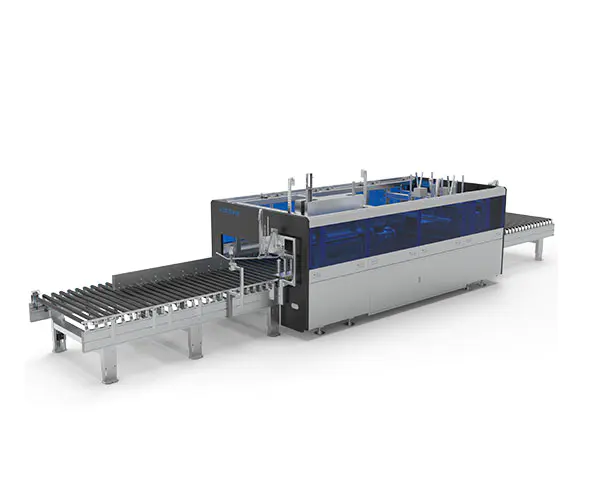

Masina pilt

Masina tehnilised andmed

Mõõtmed L*L*K(mm)	Masina omakaal (kg)	Toiteallikas (kW)	Koorma edasikandmine (kg)	Töökõrgus (mm)
10200*2200*2260	Umbes 3200 kg	9	50	800±50

Töötlemisparameetrid

Karbi töötlemise pikkus (mm)	Karbi töötlemislaius (mm)	Karbi töötlemiskõrgus (mm)	Tihendusefektiivsus (tsüklit/min)	Lainepaberi paksus (mm)
300-2900	200-1200	(Puitpaneeli paksus 18) 20-280	4-8	2,5-6

1.Tuumkomponendid: Eva kiiresti kuivav kuumsulamliimi masin; servomootor; planetaarne reduktor; laserkaugusmõõtur; sünkroonne vöö; padjaploki laager; muutuva sagedusega mootor; tiguülekande reduktor;
2.Edastusrullid kasutavad imporditud PVC-kummist varrukaid, mis on nii paindlikud kui ka vastupidavad;
3. Korpuse tihendi lineaarset mehhanismi juhivad täpsed lineaarsed juhikud, tagades kõrge töökindluse ja vastupidavuse;
4. Klambrite ja liimipüstolite jõuallikaks on ülitäpsed servomootorid, mida on lihtne juhtida ja mis suurendavad seadmete täpsust;
5. Masinat saab kasutada eraldiseisva seadmena või integreerituna kohandatud kodupakendiliiniga, pakkudes mitmekülgseid ja paindlikke kasutusvõimalusi.

1.Kasutus
V. Seda Pro automaatset kasti sulgemismasinat kasutatakse kvaliteetse mööbli pakendikastide sulgemiseks.
B. Seda seadet kasutatakse mudelite M/A-0410 ja M/A-0419 kastide sulgemiseks.
C. Esmalt liimitakse karbi põhi, seejärel asetatakse pakendatavad esemed ja polsterdusmaterjalid, millele järgneb masinpitseerimine.

2. Üldine tööpõhimõte

Kogu varustus on jagatud viieks osaks: mõõteseadme sektsioon, söötmispuhvri sektsioon, tunneli tihendaja sektsioon, üleminekumasina sektsioon ja tõukurihendi sektsioon.

A. Töötamise ajal sisenevad pakendatud karbid, mille sees on esemed, mõõteseadme osast piki võrdlusserva. Sissepääsu juures olev laiuseandur mõõdab ligikaudu karbi laiust. Kui karp jõuab mõõtemasina sektsiooni lõpuni, peatab selle deflektor. Seejärel mõõdab aktiivne klambriseade täpselt karbi laiust ja kõrgsurveplaadi seade mõõdab täpselt karbi kõrgust. Pärast seda liigub karp mõõteseadme sektsioonist läbi söötmispuhvermasina sektsiooni tunneli tihendussektsiooni sissepääsuni.

B. Kui karp siseneb tunneli tihendussektsiooni, kannab sissepääsu juures olev liimipüstol kuumsulamliimi kogu karbi pikkuses. Seejärel läbib see tihenduskanali, mis koosneb kokkupandavast vardasõlmest, pressimismehhanismist, külgmise rihma mehhanismist ja vastukaalu rihmamehhanismist, mis lõpetab pika külje tihendamise.

C. Karp, mille pikk külg on suletud, liigub üleminekumasina sektsiooni ja selle peatab eesmine deflektori seade tõukuri tihendussektsiooni sissepääsu juures. Esimene lühike külg liimitakse ja suletakse pihustusseadme, eesmise pressimisplaadi seadme ja eesmise tihendusplaadi seadmega. Pärast esimese lühikese külje sulgemist siseneb karp tõukurtihendi sektsiooni ja liigub tagasi, kus selle peatab tagumine deflektoriseade. Seejärel liimitakse ja pitseeritakse teine ​​lühike külg pihustusseadme, tagumise pressplaadi seadme ja tagumise tihendusplaadi seadmega. Sel hetkel on kogu karbi sulgemisprotsess lõpule viidud ja see veereb tõukuri tihendussektsioonist välja.

D. See kasti laiuse tuvastamise meetod võimaldab tõhusalt sulgeda erineva suurusega karbid söötmisprotsessi ajal, ilma et oleks vaja sisestada kastide mõõtmeid.

E. Samade mõõtmetega kastide partiide sulgemiseks saab seadmed lülituda partiirežiimile. Pärast esimese karbi laiuse mõõtmist ja selle väärtuse rakendamist kogu seeriale reguleerib tunneli tihendussektsioon kanali suurust ja hoiab seda muutumatuna, parandades seeläbi sulgemise tõhusust. Maksimaalne kiirus võib ulatuda kuni 8 pakki minutis.

Funktsionaalne struktuur

Ei.	Üksus	Funktsioon
1	Esiosa söötja	Saavutage pakkide söötmisfunktsioon, toimetades pakid kiiresti, täpselt ja tõhusalt ettenähtud kohtadesse. Peatala on valmistatud süsinikterasest ja kaetud plastikuga. Pakendite täpse joondamise tagamiseks kasutatakse fikseeritud juhtimis- ja joondusmehhanismi, mis suunab pakid oma kohale.
2	Kõrguse mõõtmise seade	Pakendite kõrguse mõõtmiseks elektrooniliste kaaluandurite ja pneumaatiliste silindrite abil kasutatakse alumiiniumist pressplokke ning seejärel edastatakse andmed tagasi
3	Kaas	Suurendades seadmete esteetilist atraktiivsust, pakkudes samas ka teatud kaitsetaset, on üldine struktuur peamiselt valmistatud plastikuga kaetud painutatud süsinikterasest plaatidest. Seda täiustavad veelgi spetsiaalsed alumiiniumprofiilid ja kuninglikult sinised akrüülpaneelid.
4	Rack	Masina raam valmistatakse ristkülikukujuliste torude ja terasplaatide keevitamise teel, millele järgneb täppistöötlus. See tagab suure montaaži- ja töötäpsuse, tagades seadme pika tööea ja hea stabiilsuse
5	Nääre seade	Hoiab tõhusalt all karbi ülemist kaant, valmistudes järgnevaks sulgemisprotsessiks.
6	Esi- ja Tagumised deflektorid	Saavutab pakendi positsioneerimise. Lineaarsed laagrid koos kroomitud võllidega tagavad lineaarse juhtimise. Mitmeastmelisi pneumaatilisi silindreid juhitakse eraldi ja koos liimimissüsteemiga saavutatakse kaheastmeline kõrguse reguleerimine. See tagab nii liimimisprotsessi kvaliteedi kui ka hoiab pakendit tõhusalt kindlas asendis täpseks positsioneerimiseks.
7	Laiuse mõõtmise seade	Horisontaalses toitesüsteemis kasutatakse ülitäpseid mootoreid koos reduktoritega, et tagada ülekandesüsteemi stabiilsus. Peamiselt vastutab see karbi ülemiste klappide alla voltimise eest, et sulgemine oleks lõpule viidud. Mehhanism kasutab lineaarse liikumise suunamiseks lineaarseid juhendeid, mille võimsust annavad pneumaatilised silindrid ja mitmed kiiruse reguleerimisventiilid, mis reguleerivad õhuringlust, et saavutada kiire ja stabiilne töö.
8	Kahe silindriga tõukeplaadi mehaanilised osad	Peamiselt vastutab see karbi ülemiste klappide alla voltimise eest, et sulgemine oleks lõpule viidud. Mehhanism kasutab lineaarse liikumise suunamiseks lineaarseid juhendeid, mida toidavad pneumaatilised silindrid ja mida reguleerivad õhuringis mitmed kiiruse reguleerimisventiilid, et saavutada kiire ja stabiilne töö.
9	Nääre mehhanism	See vastutab peamiselt karbi ülemise katte kinnitamise eest, et vältida pakendi liikumist. Mehhanism kasutab lineaarse liikumise suunamiseks lineaarseid juhendeid ja pneumaatilise silindri ekstsentriline disain tagab pakendi parema stabiliseerimise.
10	Lühikese serva liimiga pihustamine süsteem	Juhtsiin vastutab kogu mehhanismi lineaarse edasi-tagasi juhtimise eest. Kõrge täpsusega servomootor tagab stabiilse jõuallika ning tuntud kodumaise kaubamärgi planetaarreduktorite kasutamine tagab veelgi usaldusväärse pikaajalise võimsuse. Lineaarjuhik on paigaldatud tagurpidi, et vältida selle liimiga pihustamist, tagades puhta ja stabiilse suunamise.
11	Tagumine tühjendusmasin	Pakendi tühjendamise funktsiooni saavutamiseks kasutatakse paki kiireks, täpseks ja tõhusaks kohaletoimetamiseks kaheastmelist toitesüsteemi. Peatala on valmistatud süsinikterasest ja kaetud plastikuga.
12	Liimimasina süsteem	Kiiresti kuivava kuumsulamliimi masinaga Eva on võimalik saavutada nii pidevat kui ka katkendlikku liimipihustamist. See on täielikult funktsionaalne, hõlpsasti seadistatav ja mugav kasutada.
13	Alla vajutamise mehhanism	Servomootor juhib reduktorit lifti pööramiseks, saavutades täpse vertikaalse positsioneerimise. Pneumaatilisi silindreid kasutatakse kaalu vähendamiseks ja pakendi tihendamiseks, tagades stabiilse ja sujuva edasiliikumise.
14	Külgmise rõhu rühm	Pneumaatilised silindrid ja lineaarsed juhikud liiguvad sisse ja välja, et asetada ja vajutada pappi. Teflonmaterjal takistab liimi kleepumist, tagades kartongi parema kokkusurumise.
15	Külgtoe koost	Servomootor juhib reduktorit hammasrataste pööramiseks, lineaarsed juhikud tagavad jõuülekande, saavutades täpse külgmise positsioneerimise. Külgjoondussektsioonis kasutatakse ühtlase kiiruse tagamiseks teflonrulle.
16	Keskmise sektsiooni tihendusosa	Keskmise sektsiooni rullkäigukast kasutab kaheastmelist toitesüsteemi, mis parandab pakkide etteandmise efektiivsust ja vähendab ooteasendite kaugust.

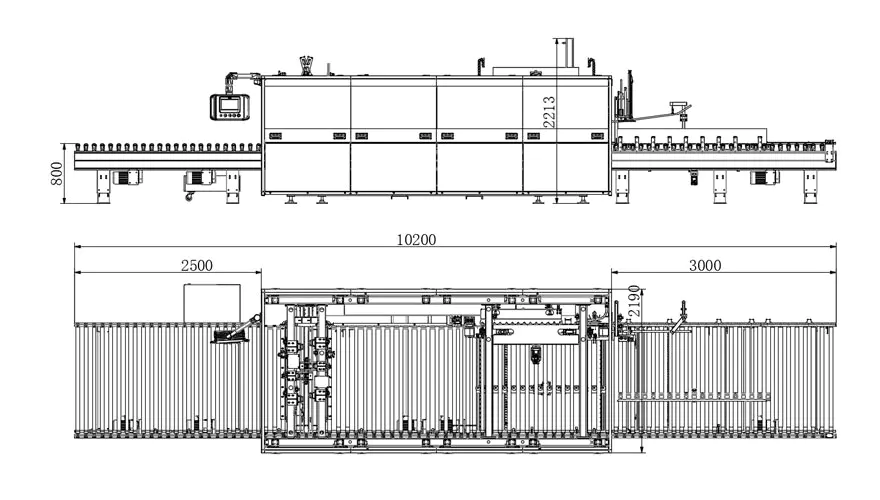

Kolme vaatega joonised

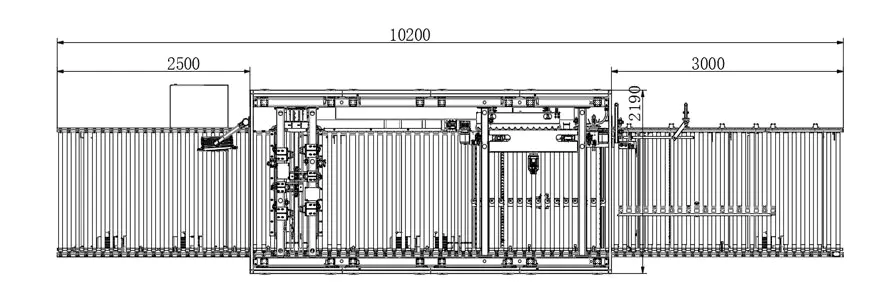

Tootmisprotsessi režiimi skemaatiline diagramm

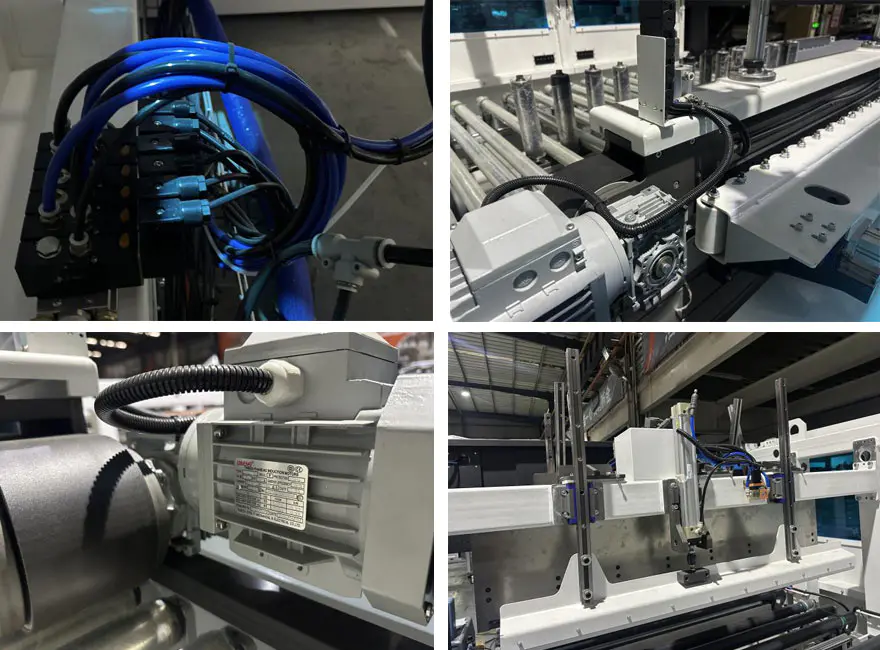

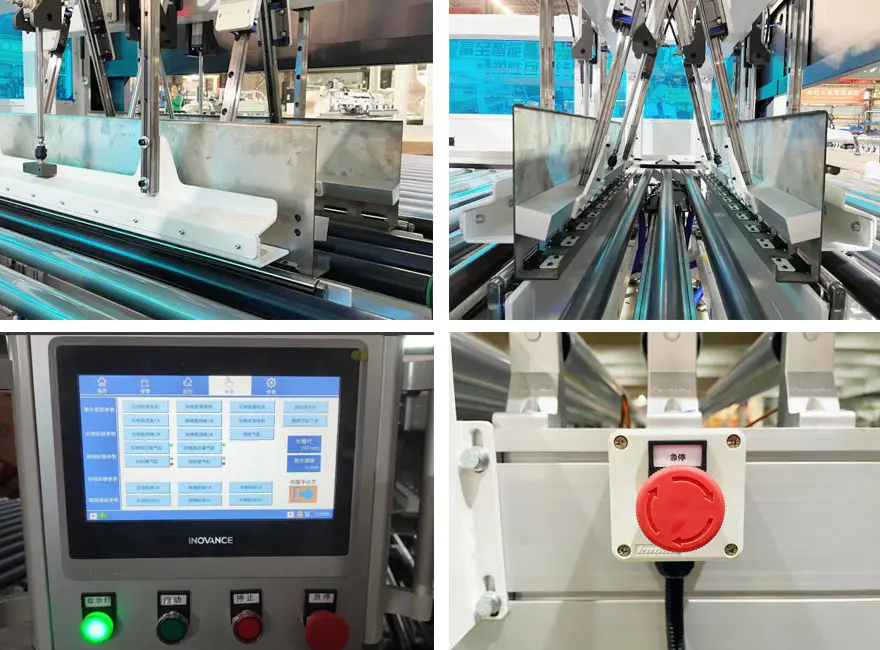

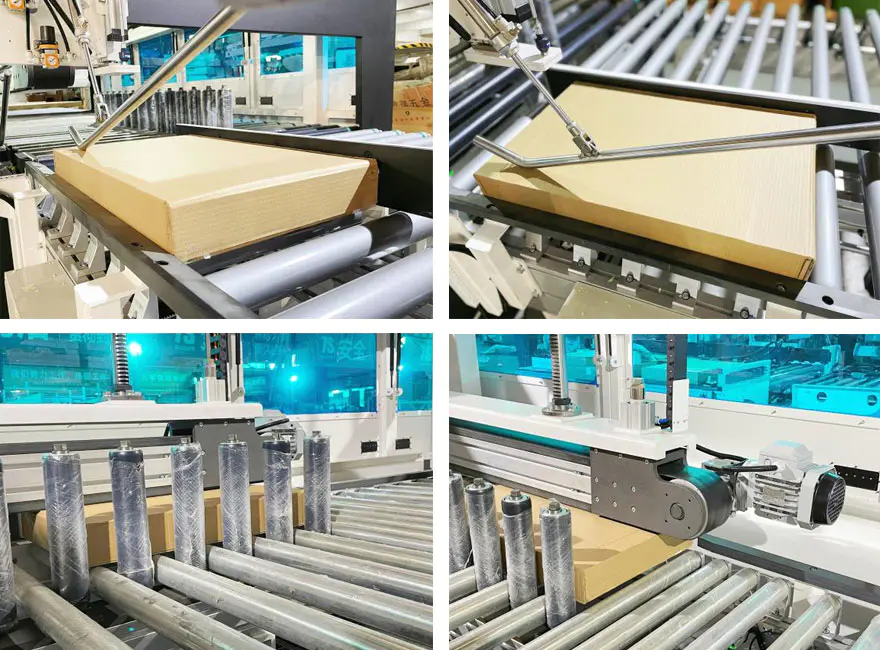

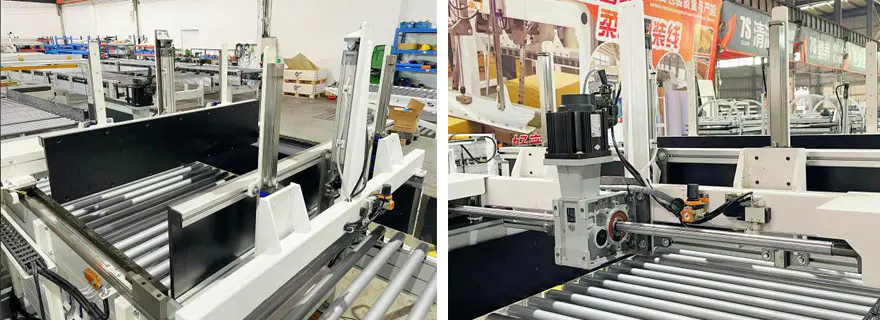

Üksikasjalikud pildid

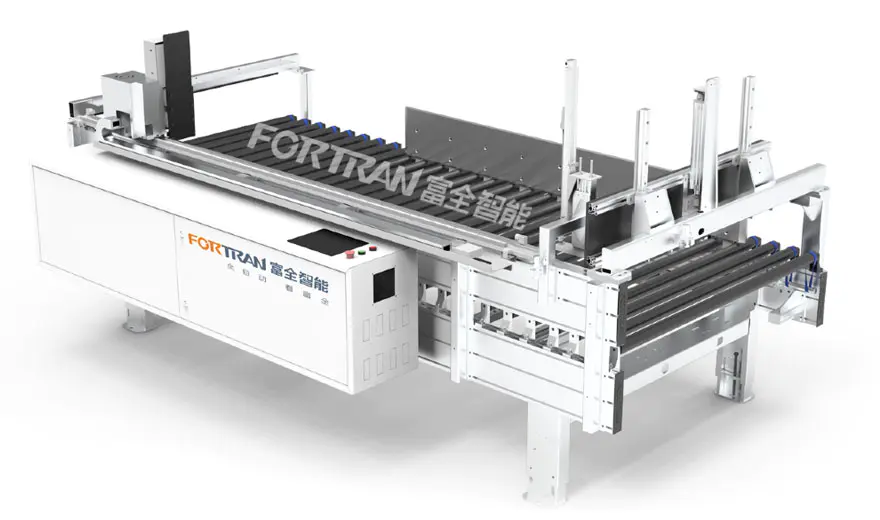

Mõõtejaam

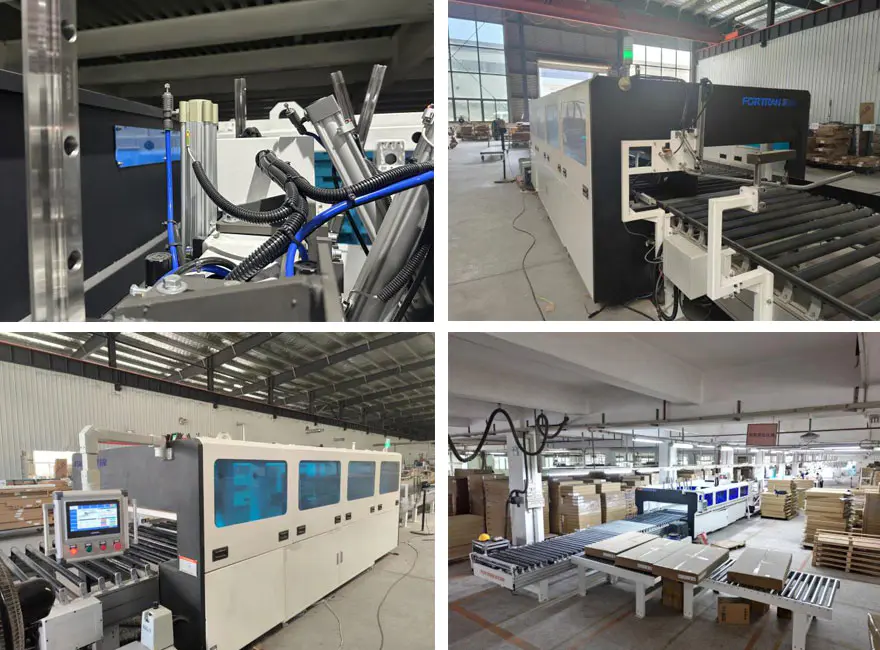

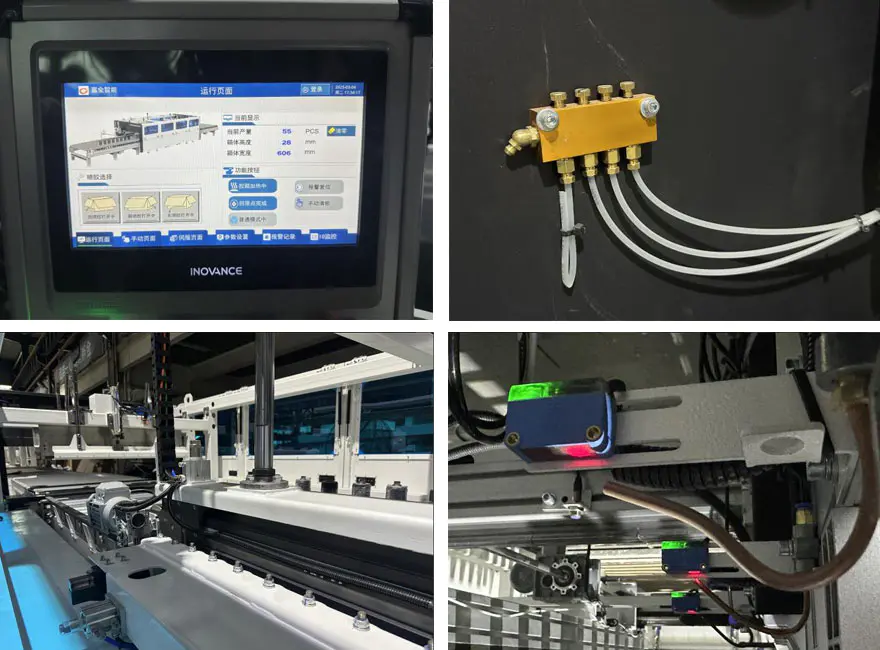

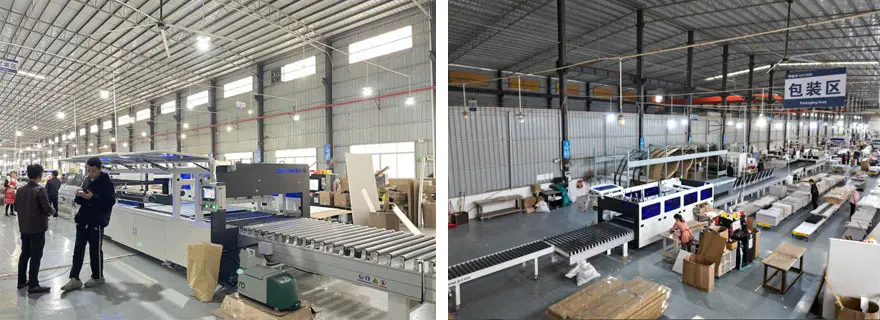

Üksikasjalikud pildid

Kantavate osade ja kulumaterjalide loend

1. Kantavate osade loend

Ei.	Üksus	Tehnilised andmed	Soovitatav kogus	U8 number
1	PTEE rull	BZ-LFXJ-01-03-01-01	2
2	M16 kahe otsaga naast	BZ-FXJ-G-015	2
3	Teflon surveratas		4
4	Pressivöö (kahe juhiga tüüp)	95-L3990 (Paksus 3)	1
5	Külgjoondusrihm (kolmekordse juhikuga tüüp)	195-L3742 (Paksus 3)	1
6	Riba elastne vöö	392*20*1,5	15
7	Rõhu alandamise ventiil	GR20008F1	1
8	Sisselaske drosselklapp	PSL8-02A	1
9	Ujuv liigend	F-M16X125F	4
10	Silinder	SAI 50X350S	1
11	Silinder	SAI50x300S	1
12	Liugur	HGW30CC	1
13	Lineaarse laagri kinnitusklamber	LHBBW20	1
14	Terassüdamikuga splaissitud sünkroonrihm	S8M-3984-25 (avatud)	1
15	Liugur	HGH25CA	1
16	Terasest südamikuga õmblusteta sünkroonrihm	30-S8M-800	1
17	Terasest südamikuga õmblusteta sünkroonrihm	30-S8M-872	1
18	Magnetlüliti	HX-31R-2M	2
19	Solenoidklapp	4V210-08B	3
20	Kummist amortisaator	SE-15 (sinine)	3
21	Ühendatav relee	RXM4LB2BD	1
22	Relee alus	RXZE1M4C	1
23	Relee	RXT-F01	3
24	Läheduse lüliti	IME08-02BPOZT0S	1

2. Kulumaterjalide loend

Ei.	Üksus	Tehnilised andmed	Soovitatav kogus	U8 number
1	Põhiseadme filtrivõrk	133272	1
2	Kurgu tihend	127028	6
3	Pihustuspüstoli filtrivõrk	126150	3
4	AX-düüsi moodul	167400	6
5	24V solenoidklapp	150236	6
6	Düüsi tihend	100368	12
7	Terastoru tihend	107332	6
8	Täisnurga otsik 0,5mm	130897	4
9	Nõel	500661	1
10	Kolbpumba remondikomplekt	112757	1
11	AX-i otsiku remondikomplekt	167414	6
12	Tagasivoolu ventiili komplekt	163008	1
